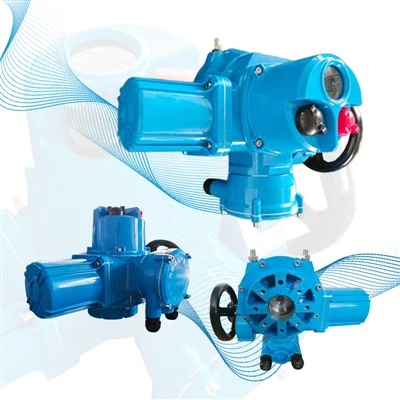

SD Elektrik Aktüatörü
SD Mahallesi - Dönüş Elektrikli aktüatörler, 90 derece dönmesi gereken kelebek valfleri, bilyalı vanalar, damper kelebek vanaları, fiş vanaları vb. İçin uygundur.
Bu aktüatörler kompakt yapı, küçük hacim, güzel görünüm, istikrarlı performans, yüksek verimlilik, yüksek güvenilirlik, yüksek koruma kabiliyeti vb. Hem sahadaki operasyon hem de uzaktan kumanda yapılabilir. Böylece petrol ve kimya endüstrileri, enerji santrali, su arıtma ve kağıt - yapım endüstrilerinde uygulanmıştır.
Avantajlar
Ürün özellikleri
• Kompakt ve sağlam yapı, hafif.
• Çok çeşitli tork varyasyonu (çeyrek - dönüş: 100-3000nm).
• Şiddetli endüstriyel ortama karşı kullanılmak üzere dış yüksek sıcaklıkta boya kaplaması ile iç ve dışta sert anodize alüminyum gövde.
• Muhafaza, su geçirmez IP67 ve isteğe bağlı su geçirmez LP68'e koruma sağlayan radyal contalar & o - halkalar kullanır.
• LSO5211 Standardı.
• Aşamaları otomatik olarak tanımlar ve düzeltir. Otomatik faz arızası koruması ekipman güvenliğini korur.
• Aşırı yük koşullarında güvenli çalışma sağlayan güvenilir mekanik tork algılama sistemi.
• Büyük boyutlu pencere ve gösterge, uzaktan daha iyi konum göstergesi sağlar.
• Kolay devreye alma ve saha çalışması sağlamak için yerel pozisyon kontrol seçeneklerinin sayısı.
• Dijitalleştirilmiş kontrol bileşenleri.
Ürün yapısı
1 [yerel operasyon]
Yerel çalışma aygıtına yüklenen "uzak" - "stop" "yerel", uzaktan işlem (uzaktan kumanda) veya yerel işlem (yerel kontrol) veya stop modu ayarlamak için kullanılabilir.
2 [LCD arayüz]
LCD arayüzü, kullanıcıların görsel ve operasyonel alışkanlıkları açısından tasarlanmıştır ve tork, valf açıklığı, sınır ayarı ve arıza alarmı bilgilerini metin ve grafik şeklinde görüntüler.
3 [Over - tork koruma işlevi]
Ürün, ekipmanın aşırı yük korumasını garanti etmek için profesyonel olarak tasarlanmış tork ölçüm sistemini kullanır. Kullanıcılar, belirli koşullar açısından kapanış ve açma yönlerinde - torku için koruma değerlerini ayarlayabilir. Aktüatör tarafından taşınan gerçek tork, belirlenen koruma değerine ulaştığında veya aştığında, aktüatör hemen motoru durduracak ve arıza alarmı yayar.
4 [Sistem Entegrasyon Fonksiyonu]
Birkaç elektronik bileşenin kullanılması ve karmaşık kablolamadan kaçınmak, elektrik aktüatörlerinin elektronik kontrolünün güvenilirliğini artırır.
5 [Mutlak Kodlama Teknolojisi]
Aktüatörde kullanılan motor, yüksek başlangıç torku, düşük rotasyonel ataleti, küçük başlangıç akımı ve iyi servo özelliklerine sahip özel bir motordur. Motorun sık sık başlamasına izin verilir, genellikle saatte 1.200 kez.
6 [motor]
Manuel/Elektrik Tevlili Tut kolu herhangi bir zamanda güvenli bir şekilde çalıştırılabilir. Aynı zamanda, sapa uygun kuvvetle bastırırken, iç debriyajı sürecek şekilde el çarkını yavaşça çevirin. Elektrik motoru açıldığında ve kilitlendiğinde debriyaj otomatik olarak ayrılabilir.
7 [manuel çalışma]
Manuel/Elektrik Tevlili Tut kolu herhangi bir zamanda güvenli bir şekilde çalıştırılabilir. Aynı zamanda, sapa uygun kuvvetle bastırırken, iç debriyajı sürecek şekilde el çarkını yavaşça çevirin. Elektrik motoru açıldığında ve kilitlendiğinde debriyaj otomatik olarak ayrılabilir.
8 [Faz Dizisi Koruması]
Faz senkronizasyon teknolojisini kullanarak, kullanıcıların aktüatörün tel bağlantısını takarken üç - faz alternatif akımının faz sırasını dikkate almaları gerekmez. LT, üç - faz elektrik motoru için doğru güç kaynağı faz sekansını garanti edebilir ve aktüatörün çalışma işlemi sırasında her zaman komutlar açısından doğru çalışmasını sağlayabilir.
9 Self - tanı ve hata alarmı
Elektrik ve Kontrol
Kontrol yöntemleri
Yerel Kontrol: Düğme İşlemi, Kızılötesi Setter Operasyonu
DCS
Uzaktan Anahtarlama Kontrolü: Pasif Kuru Kontak, DC24V
Uzak Analog Kontrol: DC4-20A
ESD Kontrolü
Aralıklı İşletme Kontrolü
İki - tel kontrolü
FCS (FieldBus kontrol sistemi)
Otobüs Kontrol Fonksiyonu:
İletişim modülü, farklı iletişim ortamlarının ve farklı iletişim protokol sistemlerinin ihtiyaçlarını karşılamak için ana kartta birleştirilmiş bağımsız bir yapı benimser. Şu anda desteklenen iletişim protokolleri arasında MODBUS RTU, PROFIBUS - DP V0/DP V1, Hart, FF, Device (isteğe bağlı) bulunmaktadır.
Kızılötesi uzaktan kumanda işlevi:
Aktüatör, aktüatör kapağını açmadan kapalı bir diyalog penceresinden insan - makine diyaloğunu sağlayan gelişmiş kızılötesi uzaktan kumanda teknolojisini kullanır. Tehlikeli durumlarda bile, içsel olarak güvenli uzaktan kumanda, aktüatörün parametre ayarını ve uzaktan çalışmasını güvenli bir şekilde gerçekleştirebilir.
Kesin tork ölçümü ve koruması
Aktüatör aşırı yük korumasını ve gerçek - valf tork değişikliklerinin zaman izlenmesini sağlamak için profesyonel olarak tasarlanmış tork ölçüm sistemi:
(Standart konfigürasyon) Mekanik tork ölçümü: Geleneksel mekanik tork tetikleme mekanizması olgunluk, stabilite ve güvenilirlik avantajlarına sahiptir. Orijinal torka göre optimize ettik ve yükselttik, tork cihazını daha hassas hale getirdik ve servis ömrü büyük ölçüde iyileştirdik.
(İsteğe bağlı) Elektronik Tork Ölçümü: Motorun gerçek - zaman akımını, voltajını ve manyetik akışını tespit ederek ve kapsamlı hesaplamalar için mikrodenetleyici ile çalışarak, doğru çıkış torku elde edilir ve sürekli ölçüm elde edilir; Bu sistemin, sistemin güvenilirliğini artıran mekanik aşınmayı dikkate alması gerekmez.
Motor ölçümü ve koruması
Aşırı ısınma: Motor sıcaklığı set aşırı ısınma koruma değerini aştığında, motorun çalışması yasaklanır ve motor aşırı ısınma alarmı mesajı görüntülenir. Aşırı yük ve kısa devre: Devre, çok çeşitli mevcut değişikliklerin kesin ölçümünü karşılamak için ADI'nin hassas voltaj dönüşüm çipi ile tasarlanmıştır; Aşırı yük anti - gecikme özellikleri ve kısa - devre koruması ilgili standartları karşılar.
Anlık Ters Koruma: Anlık Ters Gecikme Kontrol Teknolojisi kullanılarak, aktüatör çalışma sırasında bir ters çalışma sinyali aldığında, kontrol sistemi önce kapanacak ve daha sonra mekanik iletim parçalarına zarar vermeyi önlemek için bir gecikmeden sonra ters eylemi gerçekleştirecektir.
Elektronik fren: Modülasyon elektrik aktüatörü, valfin ölü bölge ayarı ve elektronik fren yoluyla set valfi konumunda durmasını sağlar.
Ürün Yedek Parçaları
Saha Uygulamaları
Standart özellikler
|
Koruma sınıfı |
Standart IP67 Özel IP68 |
|
Güç kaynağı |
Üç - Faz AC380V - --460V 50/60Hz Tek Faz: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Görev Döngüsü (- kapalı) |
S2-15min |
|
Görev Döngüsü (Modülasyon) |
S4-25% |
|
Kontrol yöntemleri |
Yerel Kontrol/DCS/FCS (FieldBus kontrol sistemi) |
|
Motor koruması |
Aşırı ısınma/aşırı yük ve kısa devre/anlık ters/elektronik fren koruması |
|
Tork koruması |
Mekanik Tork/Elektronik Tork Koruması |
|
Reçel koruması |
Aşırı ısınma korumasında - oluşturun |
|
Seyahat açısı |
90 derece |
|
Dönüş Farkı |
% 1'den az veya eşit |
|
Temel hata sınırı |
±1% |
|
Ölü bölge ayarı |
% 1'den az veya eşit |
|
Ortam sıcaklığı |
Standart: -20-+60 Derece İsteğe bağlı: -40-+70} Derece |
|
Ortam nemi |
%95 RH Max (olmayan - yoğunlaştırma) |
|
Patlama - prova notu |
Exdiibt4 IECEX ATEX Özelleştirilmiş Sertifikasyon sağlanabilir |
|
İşlevler |
LCD Çin / İngilizce Ekran Penceresi ve Yerel Çalışma Fonksiyonu Kendi aşaması dizisi tanımlayıcı ve faz bağlantısı koruması koruması Kızılötesi ortam ve kontrol Hata Self - Tanı Teknolojisi Modbus, Profibus DP, Hart |
|
Sinyal |
A: Uzaktan pasif kuru temas, sinyal kısa nabzı (inç). B: Uzaktan pasif kuru temas, sinyal uzun nabzı (tutma). C: Aktif DC24V sinyali. D: Aktif AC220V sinyali. E: Uzak DC4-20MA sinyali. |
|
Geri bildirim sinyali |
A: Açık, kapat, durdurma sinyalleri (pasif kuru temas). B: Hata sinyali (pasif kuru temas). C: Valf Konum Sinyali (DC4-20MA, DC1-5V, DC0-10V) D: uzaktan kumanda sinyali (pasif kuru temas) |
Teknik parametreler
|
Model |
Çıktı tork (NM) |
Seyahat zaman (s) |
Yönlendirmek monte edilmiş |
Ayak tabağı monte edilmiş |
Güç tedarik |
Derecelendirilmiş güç (KW) |
Derecelendirilmiş akım (A) |
Başlangıç akım (A) |
Ağırlık (KİLOGRAM) |
|
|
Flanş |
Şaft delik çap (mm) |
Küresel menteşe model |
||||||||
|
Fryoa-10 |
100 |
30 |
F07 |
φ20 |
SQJ-10 |
K/F |
0.025 |
0.2 |
1 |
18 |
|
Fryoa-15 |
150 |
30 |
F07 |
φ20 |
SQJ-10 |
K/F |
0.025 |
0.4 |
2 |
18 |
|
Fryas-25 |
250 |
30 |
F10 |
φ28 |
SQJ-25 |
K/F |
0.065 |
0.5 |
2.5 |
26 |
|
Frybs-60 |
600 |
30 |
F14 |
φ35 |
SQJ-60 |
K/F |
0.16 |
0.6 |
3 |
45 |
|
Frya+Rs100 |
1000 |
30 |
F12 |
φ45 |
SQJ-100 |
K/F |
0.25 |
0.7 |
3.5 |
53 |
|
Fryb+RS160 |
1600 |
30 |
F14 |
φ60 |
SQJ-160 |
K/F |
0.4 |
1.5 |
7.5 |
108 |
|
40 |
K/F |
0.25 |
0.7 |
3.5 |
108 |
|||||
|
Fryb+RS250 |
2500 |
30 |
F16 |
φ70 |
SQJ-250 |
K/F |
0.65 |
2.6 |
13 |
135 |
|
30 |
K/F |
0.4 |
1.1 |
5.5 |
135 |
|||||
|
Fryb+RS400 |
4000 |
28 |
F16 |
φ70 |
SQJ-400 |
K/F |
1 |
3.5 |
17.5 |
150 |
|
40 |
K/F |
0.65 |
2.6 |
13 |
150 |
|||||
|
65 |
K/F |
0.4 |
1.1 |
5.5 |
150 |
|||||
|
Fryb+Rs600 |
6000 |
40 |
F16 |
φ75 |
SQJ-600 |
K/F |
1 |
3.5 |
17.5 |
160 |
|
65 |
K/F |
0.65 |
2.6 |
13 |
160 |
|||||
|
105 |
K/F |
0.4 |
1.1 |
5.5 |
160 |
|||||
|
Fryb+RS800 |
8000 |
105 |
F25 |
φ75 |
SQJ-800 |
K/F |
1 |
1.5 |
7.5 |
225 |
|
Fryb+RS1000 |
10000 |
130 |
F25 |
φ85 |
SQJ-1000 |
K/F |
1 |
1.5 |
7.5 |
225 |
|
Fryb+Rs1200 |
12000 |
130 |
F25 |
φ105 |
SQJ-1200 |
F |
1 |
1.5 |
7.5 |
225 |
|
Fryb+Rs1600 |
16000 |
130 |
F25 |
φ105 |
SQJ-1600 |
F |
2 |
2.6 |
13 |
260 |
|
Fryb+RS2000 |
20000 |
150 |
F25 |
φ105 |
SQJ-2000 |
F |
2 |
2.6 |
13 |
260 |
|
Fryb+Rs2600 |
26000 |
150 |
F25 |
φ105 |
SQJ-2600 |
F |
2 |
2.6 |
13 |
260 |
|
Fryb+RS3000 |
30000 |
150 |
F25 |
φ105 |
SQJ-3000 |
F |
2 |
2.6 |
13 |
260 |
Bağlantı boyutları
- 25 olarak, BS-60 Ayak Plakası Montajlı Elektrik Actuator
|
Model |
A1 |
A2 |
A3 |
A4 |
A5 |
C |
D |
E |
F1 |
F2 |
H1 |
H2 |
H3 |
H4 |
D1 |
4-d2 |
|
Fryas-25 |
170 |
200 |
125 |
165 |
14 |
100 |
100 |
22 |
79 |
69 |
351 |
495 |
248 |
211 |
18 |
4-14 |
|
Frybs-60 |
240 |
280 |
150 |
180 |
18 |
134 |
160 |
25 |
89 |
64 |
430 |
581 |
262 |
228 |
20 |
4-17 |
AS-25, BS-60 Doğrudan Montajlı Elektrik Aktüatörü
|
Model |
A |
B |
C |
D1-F |
D2 |
4-D3 |
K |
D4 |
D5 |
H |
|
Fryas-25 |
493 |
284 |
325 |
φ28 derinlik 40 |
102 |
4-10 |
8 |
70 |
125 |
3 |
|
Frybs-60 |
605 |
396 |
425 |
φ35 derinlik 70 |
140 |
4-16 |
10 |
100 |
210 |
4 |
B+RS Ayağı - plaka monte elektrikli aktüatör
|
Model |
A1 |
A2 |
A3 |
A4 |
A5 |
B1 |
C |
D1/D |
E |
F2 |
H1 |
H2 |
H3 |
ΦL1 |
ΦL2 |
|
Frya+Rs100 |
240 |
280 |
150 |
190 |
12 |
120 |
170 |
200/250 |
28 |
68 |
450 |
510 |
380 |
20 |
17 |
|
Fryb+RS160 |
375 |
435 |
175 |
235 |
14 |
195 |
170 |
200/250 |
30 |
90 |
517 |
580 |
380 |
20 |
22 |
|
Fryb+RS250 |
500 |
560 |
180 |
240 |
16 |
210 |
230 |
200/250 |
34 |
88 |
602 |
600 |
380 |
30 |
22 |
|
Fryb+RS400 |
500 |
560 |
180 |
240 |
16 |
210 |
230 |
200/250 |
34 |
88 |
602 |
650 |
380 |
30 |
22 |
|
Fryb+RS600 |
480 |
540 |
260 |
320 |
16 |
200 |
267 |
350 |
36 |
128 |
700 |
650 |
380 |
36 |
22 |
|
Fryb+RS800 |
575 |
650 |
330 |
400 |
20 |
210 |
300 |
400 |
40 |
158 |
800 |
650 |
380 |
40 |
32 |
|
Fryb+RS1000 |
575 |
650 |
330 |
400 |
20 |
210 |
300 |
400 |
40 |
158 |
800 |
650 |
380 |
40 |
32 |
|
Fryb+Rs1200 |
575 |
650 |
330 |
400 |
20 |
210 |
300 |
400 |
40 |
158 |
800 |
650 |
380 |
40 |
32 |
|
Fryb+Rs1600 |
575 |
650 |
330 |
400 |
20 |
210 |
300 |
400 |
40 |
158 |
800 |
650 |
380 |
40 |
32 |
|
Fryb+RS2500 |
680 |
750 |
330 |
400 |
25 |
325 |
400 |
450 |
50 |
158 |
1230 |
650 |
380 |
50 |
32 |
|
Fryb+RS3000 |
820 |
900 |
370 |
450 |
25 |
360 |
425 |
500 |
50 |
140 |
1130 |
650 |
380 |
50 |
32 |
B+RS Doğrudan monte edilmiş elektrik aktüatörü
|
Model |
Flanş |
A |
B |
C |
D |
E Kıdam yolu |
Derinlik F |
φA1 |
φA2 |
φA3 |
M |
φA4 |
|
Frya+Rs100 |
F12 |
265 |
408 |
275 |
520 |
14JS9 |
50 |
φ45E8 |
φ125 |
φ85 |
4xm12 |
160 |
|
Fryb+RS160 |
F14 |
290 |
372 |
361 |
612 |
18JS9 |
80 |
φ60E8 |
φ140 |
φ100 |
4xm16 |
175 |
|
Fryb+RS250 |
F16 |
395 |
491 |
361 |
612 |
20JS9 |
80 |
φ70E8 |
φ165 |
φ130 |
4xm20 |
250 |
|
Fryb+RS400 |
F16 |
440 |
491 |
361 |
612 |
20JS9 |
80 |
φ70E8 |
φ165 |
φ130 |
4xm20 |
250 |
|
Fryb+Rs600 |
F16 |
340 |
750 |
360 |
600 |
20JS9 |
105 |
φ75E8 |
φ165 |
φ130 |
4xm20 |
200 |
|
Fryb+RS800 |
F25 |
395 |
750 |
400 |
600 |
20JS9 |
145 |
φ75E8 |
φ254 |
φ200 |
8xm16 |
300 |
