Aktüatör Tanımı

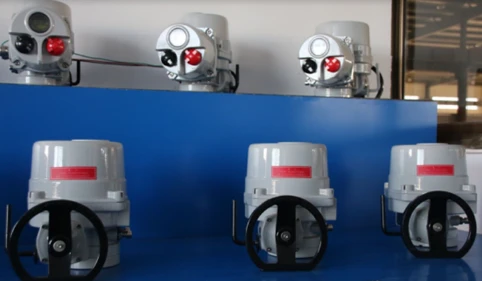

Şirketimizin güncellenmiş bir ürünü olan QT serisi, yabancı ileri teknolojiyi özümsemiş çeyrek turlu bir elektrikli aktüatördür. Kelebek vana, küresel vana ve horoz vana ve diğer çeyrek turlu vanalar ile çalışabilir. Kasa gövdesi, çarpıcı bir tasarıma sahip, kompakt ve hafif, basınçlı döküm alüminyumdan yapılmıştır. QT serisi, yüksek verimlilik, yüksek güvenilirlik, yüksek koruma sınıfı ve 1 ow gürültü özelliklerine sahiptir. Hem uzaktan kumanda hem de yerel kontrol mevcuttur. Bu ürün petrol, kimya, elektrik, su arıtma ve kağıt yapım endüstrisi gibi birçok alana uygulanmıştır. Koruma sınıfı IP67'dir ve istenirse IP68 de mevcuttur.
Performans özellikleri
muhafaza
Sert eloksallı alüminyum döküm muhafaza, dış kısım epoksi toz kaplamayı benimser, bu muhafaza zorlu çalışma ortamına dayanabilir.
Giriş Gerilimi Kapsamı
Trifaze: AC340V~ 420V 50/60Hz (Özel voltaj için ürün özelleştirilmelidir) Monofaze: AC200V~240V 50/60Hz (Özel voltaj için ürün özelleştirilmelidir)
Özellikler
Makinenin içinde, giriş için orantılı sinyalleri toplamak için bir mikrobilgisayar kontrol paneli kullanılır, komut sinyalleri çıkışı, aktüatörün açma-kapama eylemini gerçekleştirmek için motoru doğrudan çalıştırabilir, geri bildirim verebilir ve oransal sinyallerin yanı sıra çıktının kontrolünü sağlayabilir. çok yollu yerinde programlanabilir röle.
QT serisi aktüatör ürün sınıflandırması
Yapılandırma
Sıradan tip temel yapılandırma
Koruma sınıfı: IP67 Güç kaynağı: 50/60HZ tek fazlı: 110/220VAC üç fazlı:220/380/400/440VAC
Çalışma sistemi:
Açık kapalı tipi: S2: 10dk~30dk/S4: yüzde 20~50
Akıllı tip: S4: yüzde 30~50 . 300~1200 kez/saat, maksimum 1200 kez/saat
Motor: Tamamen kapalı sincap kafesli endüksiyon F sınıfı motor
Temas geri bildirimi: biri tam açık/tam kapalı konumu için, biri açık aşırı tork/kapalı aşırı tork için, biri uzak, biri arıza için
Aşırı ısınma koruması: Motor aşırı ısınma koruması (150 derece ±5 derece açık, 97 derece artı 5 derece kapalı) Strok: 90 derece ±5 derece
Konum göstergesi: Mekanik konum göstergesi Konum göstergesi
Kendinden kilitleme işlevi: evet Mekanik limit: evet (harici olarak ayarlanabilir)
Kablo arayüzü: 2 NPT3/4 arayüzü
Ortam sıcaklığı: -20 derece ~ artı 70 derece
Ortam nemi: Minimum yüzde 10 bağıl sıcaklık, yüzde 95 maksimum bağıl nem, yoğuşmasız
Şok direnci: XY Z5.0g 0.2~34Hz, 30 dakika
Sıradan tip isteğe bağlı yapılandırma
Koruma sınıfı: IP68 Patlamaya dayanıklı sınıf: ExdIIBT4
Seyahat: 120 derece. 135 derece 180 derece 270 derece
CT: Mevcut geri besleme: 4~20mA, valf konumu geri besleme sinyaline karşılık gelir
PCU: Giriş sinyali: 4-20mA, 1-10VDC, 2-10VDC, 1-5VDC;
Çıkış sinyali: 4-20mA, 1-10VDC, 1-5VDC.
Yüksek sıcaklık tipi: -20 derece ~ artı 80 derece Düşük sıcaklık tipi: -40 derece ~ artı 70 derece
Bağlantı Kutusu: Ayrı Bağlantı Kutusu
Akıllı tip temel yapılandırma
Koruma sınıfı: IP67 Güç kaynağı: 50/60HZ. Tek fazlı: 110/220VAC Üç fazlı: 220/380/400/440VAC
Çalışma sistemi: Açık kapalı tip: S2: 10dk~30dk/S4: yüzde 20~50 Akıllı tip: S4: yüzde 30~50 . 300~1200 kez/saat, maksimum 1200 kez/saat Motor: Tamamen kapalı sincap kafesli endüksiyon F sınıfı motor
Temas geri bildirimi: biri tam açık/tam kapalı konumu için, biri açık aşırı tork/kapalı aşırı tork için, biri uzak, biri arıza için
Aşırı ısınma koruması: Motor aşırı ısınma koruması (150 derece ±5 derece açık, 97 derece artı 5 derece kapalı)
Konum göstergesi: mekanik konum göstergesi ve sıvı kristal yüzdesi konum göstergesi
Mekanik sınır: evet (harici olarak ayarlanabilir)
Strok: 90 derece ±5 derece
Kablo arayüzü: 2 NPT3/4 arayüzü
Kendinden kilitleme işlevi: evet
Ortam sıcaklığı: -20 derece ~ artı 70 derece
Ortam nemi: Minimum yüzde 10 bağıl sıcaklık, yüzde 95 maksimum bağıl nem, yoğuşmasız
Şok direnci: XY Z10g 0,2~34Hz, 30 dakika
Uzaktan kumanda: Kızılötesi uzaktan kumanda, aktüatörün bazı parametrelerini menü aracılığıyla ayarlayabilir
Yerel kontrol: düğme kontrolü ve kızılötesi uzaktan kumanda dahil
Güvenli dönüş tipi: Ana güç kaynağı kesildiğinde vananın güvenli bir konuma ulaşmasını sağlamak için aktüatörün içine bir dizi UPS güç kaynağı eklenebilir (Güvenli konum menüden ayarlanabilir)
Not:
1. Akıllı aktüatör, veri yolu işlevini artırabilir, Hart Modbus Profibus, FF ve diğer veri yollarını destekleyebilir.
2.Akıllı tipin isteğe bağlı yapılandırması için, normal tipin isteğe bağlı yapılandırma tablosuna bakın.
İsteğe bağlı parametreler
Ana teknik parametreler, özellikler
Opsiyonel modeller
