Çeyrek Dönüşlü Elektrikli Aktüatörde Model Seçim Kılavuzu
2SA5.. Serisi Doğrudan Bağlantılı Kısmi Dönüşlü Elektrikli Aktüatörler

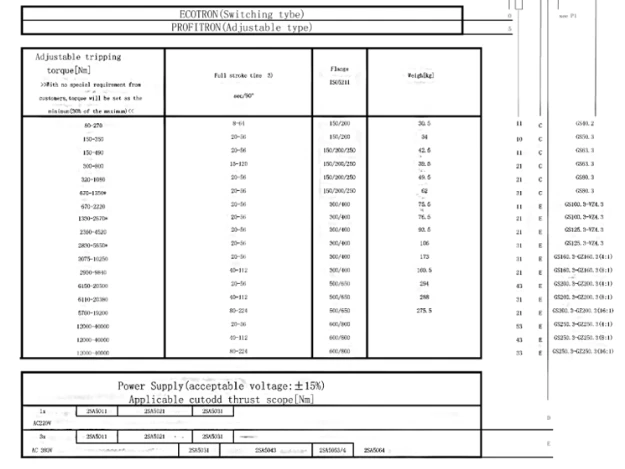

2SA5..·Seri Doğrudan Bağlantılı Kısmi Dönüşlü Elektrikli Aktüatörler
GS..· Serisi Aksesuar Cihazı
Kısmi dönüşlü aktüatör çıkış torku =döner aktüatör çıkış torku X redüktörtorku yükseltme faktörü f
Kısmi dönüşlü aktüatör tam seyahat süresi (saniye/ 90 derece)=(15x redüksiyon dişli oranı/ döner aktüatör çıkış mili hızı
GS···Serisi Direkt Bağlantılı Redüktör Teknik Verileri
2SA5..· Serisi Ayaklı Kısmi Dönüşlü Elektrikli Aktüatörler
2SA5...Serisi Ayaklı Kısmi Dönüşlü Elektrikli Aktüatörler Teknik Veriler
GF...Serisi Aksesuar Cihazı
Kısmi dönüşlü aktüatör çıkış torku=döner aktüatör çıkış torku X redüktör tork yükseltme faktörü f
Kısmi dönüşlü aktüatör tam seyahat süresi(saniye/90 derece)=(15x redüksiyon dişli oranı) / döner aktüatör çıkış mili hızı
GF..-Serisi Serisi Ayaklı Krank Tipi Redüktör Teknik Veriler
Vana Uygulaması
Elektriksel bağlantı
Uyarı: Lütfen bağımsız terminal kapağını çıkarmadan önce ana güç kaynağını kesin.
(1) Elektrik deposundan dört cıvatayı gevşetin, bağlantı kutusunu çıkarın. Resme bakın 3-2
（2）Kablo sızdırmazlık bağlantısını ve kablonun içinden vidalama. Dikkat: güç kablosu: Ana devre kabloları, metal sızdırmaz boru eki kullanmalıdır. Kontrol kabloları: Elektromanyetik paraziti önlemek için metalik sızdırmaz boru bağlantılı ekranlı kablolar kullanılmalıdır. Dosyalanmış veri yolu kablosu: kalkan, veri yolu arabiriminin devre kartı üzerinde topraklanabilir.
（3） XI terminalini kontrol kartından çıkarın. Röle kartı varsa, X2 terminalini röle kartından ve X3 terminalini sürücü kartından çıkarın. Gerekirse terminali fiş kartından itmek/çekmek için tornavida kullanın.
（4）Bağlantı şemasına göre (resim 3-4), güç kaynağını ve kontrol hattını bağlayın. Koruyucu topraklamanın (PE) dahili aktüatördeki topraklama noktasına bağlı olduğundan emin olun.
（5）XI terminalini kontrol kartına, X2 terminalini tekrar kartına, X3 terminalini sürücü kartına takın.
（6）Bağlantı kutusunu tekrar elektronik depoya koyun, kablo servis girişi şu anda yatay olarak aşağı doğru kurulmalıdır.
（7）Kablo sızdırmaz boru eklemini vidalayın Önemli: kurulum sırasında en önemlisi, gerekli koruma seviyesini karşılamak için sızdırmaz boru kablo bağlantısının ve sızdırmaz halkanın (O tipi halka) iyi monte edildiğinden emin olmaktır. İzin verilen iletken çapının ayrıntıları için bağlantı şemasına bakın.
