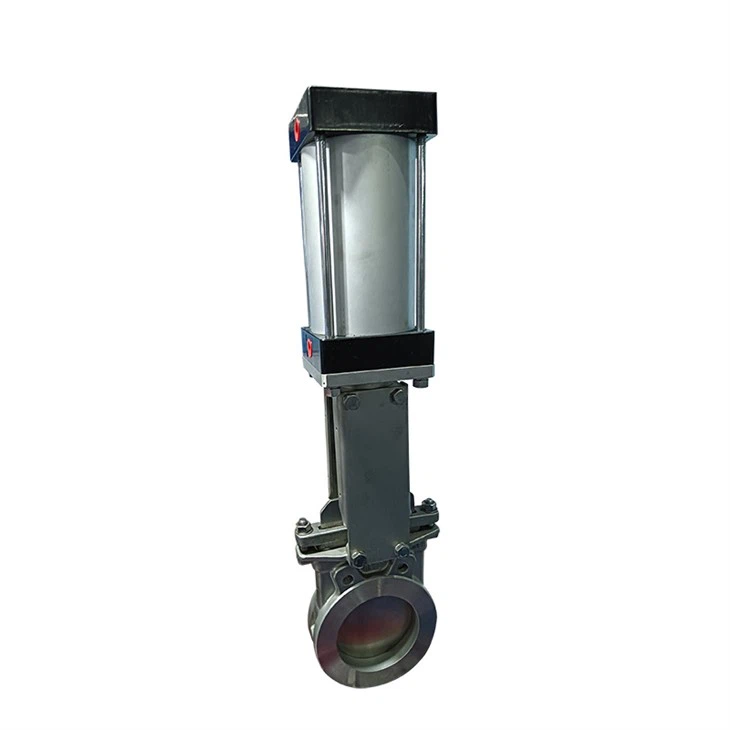

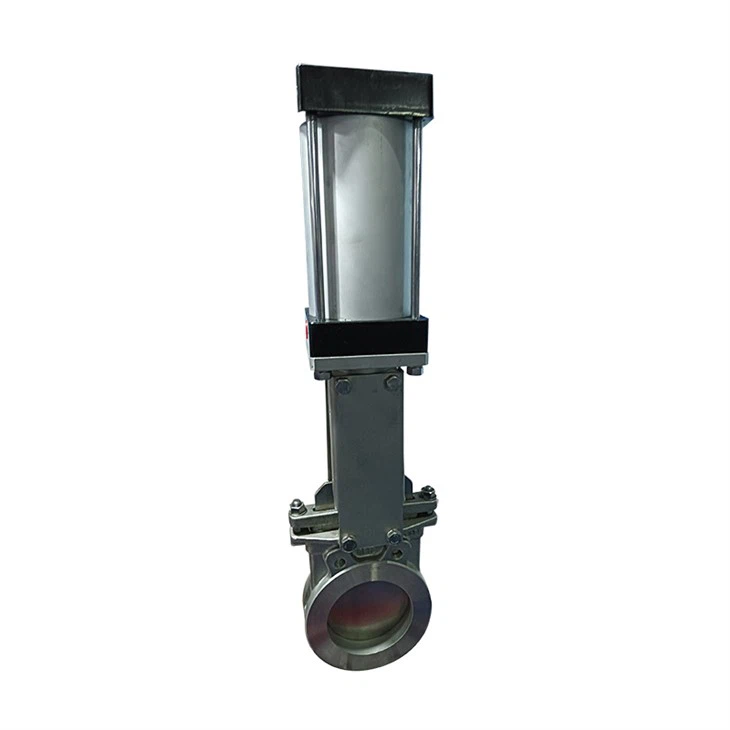

Pnömatik kapı valfi
Genel bakış
Pnömatik bir kapı valfi, sıvıları kontrol etmek ve değiştirmek için kullanılan basınçlı hava tarafından tahrik edilen bir valftir.
Pnömatik bir kapı valfinin çalışma prensibi, silindirdeki pistonun hava kaynağının basıncı altında itme üretmesidir, böylece iletim çubuğu valf çekirdeğini yukarı veya aşağı doğru sürer. Bazı pnömatik kapı valfleri, pnömatik parça kontrolden çıktığında manuel çalışmaya geçirilebilmeleri için manuel bir mekanizmaya sahiptir.
Pnömatik kapı vanaları genellikle valf gövdesi, valf gövdesi, valf çekirdeği, şanzıman mekanizması, pnömatik aktüatör ve diğer parçalardan oluşur. Bunlar arasında valf gövdesi, valf çekirdeğini ve ortamı barındırmak için kullanılan valfin ana kısmıdır; Valf gövdesi, valf çekirdeğinin kaldırma ve düşürme hareketini elde etmek için valf çekirdeğini ve iletim mekanizmasını bağlamak için kullanılır; Şanzıman mekanizması, pnömatik aktüatörün itme gücünü valf gövdesine aktarmak için kullanılır; Pnömatik aktüatör, valfin basınçlı hava boyunca açılmasını ve kapatılmasını sağlayan valfin güç kaynağıdır.
Pnömatik kapı vanaları, petrol, kimya endüstrisi, elektrik gücü, çevre koruma, su koruma, su temini ve drenaj, endüstri, makineler vb. Gibi birçok alanda yaygın olarak kullanılmaktadır ve su, yağ ve buhar gibi çeşitli ortamlar için uygundur.
Teknik parametreler
Ürün Adı: Pnömatik Kapı Valfi
Kapı Valf Bileşenleri: Gövde, gövde, çekirdek
Çap: dn 50- dn1000
Basınç: pn 16- pn160
Pnömatik kafa: Tek etkili, çift etkili
ÖZELLİKLER
Pnömatik kapı vanalarının ana özellikleri arasında çeyrek dönüş yapısı, iyi sızdırmazlık, büyük ayar oranı ve güç kaynağı olarak sıkıştırılmış hava bulunur.
Pnömatik kapı vanaları çeyrek dönüş yapısını benimser. Bu tasarım, açılıp kapanırken valfin daha küçük bir çalışma torkuna sahip olmasını sağlar, bu da kullanımı ve kontrol edilmesi kolaydır.
Pnömatik kapı vanaları iyi bir sızdırmazlığa sahiptir. Sızdırmazlık ister kendi kendini sızdırmaz olsun, valfin kapatıldığında orta sızıntıyı etkili bir şekilde önlemesini sağlayabilir. Zorunlu sızdırmazlık, kapıyı dış kuvvetten valf koltuğuna doğru bastırırken, kendi kendini sızdırmazlık, kapının sızdırmazlık yüzeyini valf koltuğuna doğru bastırmak için orta basınca dayanır, böylece sızdırmazlık yüzeyinin sızdırmazlığı sağlar.
Bileşenler
Pnömatik kapı vanaları esas olarak valf gövdesi, valf gövdesi, valf çekirdeği (kapı), şanzıman mekanizması, pnömatik aktüatör ve diğer parçalardan oluşur.
Valf gövdesi: Valf gövdesi, valf çekirdeği ve ortamı barındırmak için kullanılan pnömatik kapı valfinin ana parçasıdır. Genellikle döküm veya dövme işlemi ile yapılır ve malzemeler farklı ortamlara ve çalışma koşullarına uyum sağlamak için sünek demir, dökme çelik veya paslanmaz çelik vb. İçerir.
Valf gövdesi: Valf gövdesi, valf çekirdeğini ve valf çekirdeğinin kaldırma ve indirme hareketini gerçekleştirmek için iletim mekanizmasını bağlamak için kullanılır. Valf gövdesinin tasarımı, valfin güvenilir çalışmasını sağlamak için mukavemet ve korozyon direncini dikkate almalıdır.
Valf Çekirdeği (kapı): Valf çekirdeği (kapı), pnömatik aktüatörün kontrolü ile açılan ve kapatılan pnömatik kapı valfinin temel bir bileşenidir. Kapı ve valf koltuğu arasındaki sızdırmazlık yüzeyi genellikle valfin sızdırmazlık performansını sağlamak için metal bir conta veya yumuşak bir conta yapısı benimser. Kapı düz bir plaka veya disk yapısı veya farklı sızdırmazlık gereksinimlerini karşılamak için bir kama yapısı olabilir.
İletim Mekanizması: Şanzıman mekanizması, pnömatik aktüatörün valf gövdesine itilmesini valf gövdesine iletmek için kullanılır, böylece valf çekirdeğinin açılmasını ve kapatılmasını kontrol eder. İletim mekanizmasının tasarımı, iletim verimliliğini ve güvenilirliğini dikkate almalıdır.
Pnömatik aktüatör: Pnömatik aktüatör, valfin basınçlı hava boyunca açılmasını ve kapanmasını sağlayan pnömatik kapı valfinin güç kaynağıdır. Genellikle bir silindir, bir piston ve pnömatik bir valften oluşur ve gerektiğinde tek etkili veya çift etkili bir yapı olarak seçilebilir. Tek etkili pnömatik aktüatörün piston yapısını iten bir yayı bulunurken, çift etkili pnömatik aktüatörün hava akışını içeri ve dışarı kontrol etmek için iki konumlu beş konumlu bir solenoid valf ile donatılması gerekir.
Özetle, pnömatik kapı valfinin bileşenleri, valfin ve akış kontrol fonksiyonunun açılmasını ve kapatılmasını gerçekleştirmek için birlikte çalışır.
Başvuru
Pnömatik kapı vanaları, doğal gaz, petrol, kimya endüstrisi, çevre koruma, kentsel boru hatları, gaz boru hatları, elektrik, metalurji, ilaç, gıda, içecekler, kağıt yapımı, vb. üretim sürecinin güvenliğini ve istikrarını sağlamak için medya. Güç endüstrisinde, pnömatik kapı valfleri, su akışının kesin düzenlenmesini sağlamak için hidroelektrik enerji merkezlerinde valf kontrolü için kullanılabilir ve aynı zamanda termal enerji santrallerindeki su alımı ve kazaların drenaj işlemini kontrol eder. Metalurji endüstrisinde, pnömatik kapı vanaları, eritme işleminin düzgün ilerlemesini sağlamak için kabarık fırınlar, dönüştürücüler ve diğer ekipmanlardaki ortam akışını kontrol etmek için kullanılabilir. Ek olarak, farmasötik ve gıda endüstrilerinde, üretim sürecinin hijyenini ve güvenliğini sağlamak için hammadde ve ürünlerin akışını kontrol etmek için pnömatik kapı vanaları kullanılabilir. Kağıt yapım endüstrisinde, pnömatik kapı vanaları, üretim hattının sabit çalışmasını sağlamak için kağıt hamuru ve su gibi ortam akışını kontrol etmek için de kullanılabilir.
