Gofret çek valf
giriiş
Kelebek çek valfin diski disk şeklinde olup, valf yuvası kanalının dönme ekseninde dönmektedir. Vanadaki kanal aerodinamik olduğundan akış basıncı kelebek çekvalften daha küçüktür, bu da akışın fazla değişmediği düşük akış hızları ve büyük çaplar için uygundur.
1. Kelebek çek valfler üç tipe ayrılır: tek diskli tip, çift diskli tip ve çok diskli tip. Bu üç form esas olarak vananın çapına göre bölünmüştür. Amaç, medya akışı durduğunda veya akışı tersine çevirdiğinde hidrolik şoku hafifletmektir.
2. Valf diskinin valf yuvasındaki bir pim etrafında döndüğü bir çek valf. Disk çek valf basit bir yapıya sahiptir ve yalnızca yatay boru hatlarına monte edilebilir ve iyi bir sızdırmazlık performansına sahiptir.
3. Diski, valf gövdesinin merkez çizgisi boyunca kayan bir valf. Boru hattı çek valfi yeni bir valf türüdür. Boyutu küçüktür, ağırlığı hafiftir ve iyi işleme teknolojisine sahiptir. Çek valflerin gelişim yönlerinden biridir.
Bu tip vanaların görevi ortamın sadece tek yönde akmasına izin vermek ve tek yönde akışı engellemektir. Genellikle bu tür vanalar otomatik olarak çalışır. Tek yönde akan sıvının basıncı altında valf diski açılır; sıvı ters yönde aktığında, sıvı basıncı ve valf diskinin kendi ağırlığı valf yuvasına etki ederek akışı keser.
Uygulamalar ve malzemeler
Küresel çek valf, PN1.0MPa~42.0MPa, Sınıf150-2500 nominal basıncına sahip çeşitli boru hatları için uygundur;
nominal çap DN15~1200mm, NPS1/2~48;
orta düzeyde Geri Akışı önlemek için çalışma sıcaklığı -196~540 derece.
Farklı malzemeler seçilerek su, buhar, yağ, nitrik asit, asetik asit, güçlü oksitleyici ortamlar ve üre gibi çeşitli ortamlarda kullanılabilir.
Karbon çeliği, düşük sıcaklık çeliği, çift fazlı çelik (F51/F53), titanyum alaşımı, alüminyum bronz, Inconel (INCONEL625), SS304, SS304L, SS316, SS316L; krom molibden çeliği, Monel (400/500), 20 #Alaşım, Hastelloy ve diğer metal malzemeler

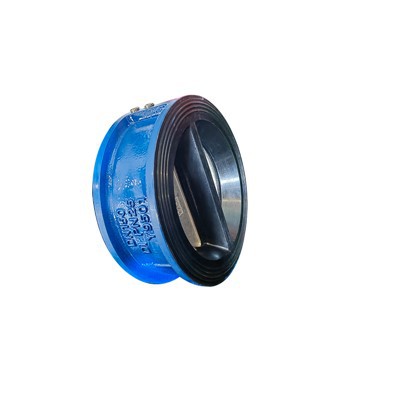

Ürün teşhir
Çalışma prensibi
Basıncın sistem basıncının üzerine çıkabileceği yardımcı sistemleri besleyen hatlarda da kullanılabilir. Çek valfler esas olarak salınımlı çek valfler (ağırlık merkezine göre dönen) ve kaldırma çek valfleri (eksen boyunca hareket eden) olarak ikiye ayrılabilir.
Bu tip vanaların görevi ortamın yalnızca bir yönde akmasına izin vermek ve ters yönde akışı engellemektir. Genellikle bu tür vanalar otomatik olarak çalışır. Tek yönde akan sıvının basıncı altında valf diski açılır; sıvı ters yönde aktığında, sıvı basıncı ve valf diskinin kendi ağırlığı valf yuvasına etki ederek akışı keser.
Salınımlı çek valf, bir menteşe mekanizmasına ve eğimli oturma yüzeyine serbestçe oturan kapı benzeri bir valf diskine sahiptir. Valf diskinin her seferinde valf yuvası yüzeyinin uygun pozisyonuna ulaşabilmesini sağlamak için valf diski, menteşe mekanizmasında valf diskinin yeterli salınım alanına sahip olmasını ve valf diskinin valfle gerçek ve kapsamlı bir şekilde temas etmesini sağlayacak şekilde tasarlanmıştır. koltuk. Valf kanadı tamamen metalden yapılabileceği gibi performans gereksinimlerine göre metal üzerine deri, kauçuk veya sentetik kaplama da yapılabilir. Salınımlı çek valf tamamen açık olduğunda, sıvı basıncı neredeyse engellenmez, dolayısıyla valfteki basınç düşüşü nispeten küçüktür. Kaldırma çek valfinin valf diski, valf gövdesindeki valf yuvasının sızdırmazlık yüzeyinde bulunur. Valf diskinin serbestçe yükselip alçalabilmesi dışında, bu valfin geri kalanı bir durdurma valfine benzer. Sıvı basıncı, valf diskinin valf yuvasının sızdırmazlık yüzeyinden kalkmasına neden olur. Ortamın geri akışı, valf diskinin valf yuvasına geri düşmesine ve akışın kesilmesine neden olur. Kullanım koşullarına bağlı olarak valf diski tamamen metal bir yapı olabilir veya valf diski çerçevesi üzerine lastik bir ped veya lastik halka ile kaplanabilir. Durdurma valfi gibi, sıvının kaldırma çek valfinden geçişi de dardır, bu nedenle kaldırma çek valfinden geçen basınç, salınımlı çek valfinkinden daha büyüktür ve salınımlı çek valfin akışı daha az kısıtlanır.
Sınıflandırmalar
Yapısına göre üç tipe ayrılabilir: kaldırma çek valfi, salınımlı çek valf ve kelebek çek valf:
1. Asansör çek valfleri dikey ve yatay olmak üzere iki tipe ayrılır.
2. Salınım çek valfleri üç tipe ayrılır: tek diskli tip, çift diskli tip ve çok diskli tip.
3. Kelebek çek valf düz geçişlidir.
Yukarıdaki çek valfler dört tip bağlantı formuna ayrılabilir: dişli bağlantı, flanş bağlantısı, kaynaklı bağlantı ve levha bağlantısı.
Malzemeye göre sınıflandırma
1. Dökme demir çek valf
2. Pirinç çek valf
3. Paslanmaz çelik çek valf
4. Karbon çeliği çek valf
5. Dövme çelik çek valf
Önlemler
1. Çek valfin boru hattı sisteminde ağırlık taşımasına izin vermeyin. Büyük çek valfler boru hattı sisteminin oluşturduğu basınçtan etkilenmemeleri için bağımsız olarak desteklenmelidir.
2. Kurulum sırasında, ortamın akış yönünün, vana gövdesi üzerinde işaretlenen ok yönü ile tutarlı olması gerektiğini lütfen unutmayın.
3. Kaldırma tipi dikey kapaklı çek valf, dikey boru hattına monte edilmelidir.
4. Yatay boru hatlarına kaldırma tipi yatay klapeli çekvalf takılmalıdır.
