Bıçak Sürgülü Vana
Genel Bakış
Çeşitli vana türleri arasında sürgülü vanalar en yaygın kullanılanıdır. Sürgülü vana, kapatma elemanı (sürgülü plaka) kanal ekseninin dikey yönü boyunca hareket eden bir vanayı ifade eder. Esas olarak boru hattındaki ortamı kesmek için kullanılır, yani tamamen açık veya tamamen kapalı olarak kullanılır. Genel olarak sürgülü vanalar akışı düzenlemek için kullanılamaz. Düşük sıcaklık ve düşük basıncın yanı sıra yüksek sıcaklık ve yüksek basınca da uygulanabilir ve vananın farklı malzemelerine göre çeşitli ortamlar için kullanılabilir. Ancak çamur gibi ortamları taşıyan boru hatlarında genellikle ara vanalar kullanılmaz. Sürgülü vana aşağıdaki avantajlara sahiptir:
① Küçük sıvı direnci.
②Açma ve kapama için gereken tork küçüktür.
③ Ortamın her iki yönde de aktığı halka ağ boru hatlarında kullanılabilir; bu, ortamın akış yönünün kısıtlanmadığı anlamına gelir. ④Tamamen açıldığında, sızdırmazlık yüzeyi çalışma ortamı tarafından stop vanasına göre daha az aşınır.
⑤Gövde yapısı nispeten basittir ve üretim süreci iyidir.
⑥Yapı uzunluğu nispeten kısadır. Sürgülü vanaların birçok avantajı olduğundan çok çeşitli uygulamalarda kullanılırlar. Genel olarak sürgülü vanalar, çapı DN50'ye eşit veya daha büyük olan boru hatlarında ortamı kesmek için kullanılan cihazlar olarak kullanılır. Bazı küçük çaplı boru hatlarında bile (DN15~DN40 gibi), bazı sürgülü vanalar hala muhafaza edilmektedir. Sürgülü vanaların ayrıca bazı eksiklikleri vardır:
①Genel boyut ve açılma yüksekliği büyüktür ve gerekli kurulum alanı da büyüktür.
② Açma ve kapama işlemi sırasında sızdırmazlık yüzeyleri arasında göreceli sürtünme oluşur, bu da daha fazla aşınma ve yıpranmaya ve hatta yüksek sıcaklıklarda çizilmelere neden olur.
③ Genel olarak sürgülü vanalarda iki sızdırmazlık çifti bulunur; bu da işleme, taşlama ve bakım aşamalarında bazı zorluklar yaratır.
④Açılma ve kapanma süresi uzundur. Sürgülü vanalar çeşitli yapısal tiplere sahiptir. Temel fark, kullanılan sızdırmazlık elemanlarının yapısal tipidir. Sızdırmazlık elemanının yapısına göre, sürgülü vanalar genellikle birkaç farklı türe ayrılır ve en yaygın biçimler paralel sürgülü vanalar ve kama sürgülü vanalardır; Valf gövdesinin yapısına göre, kaldırma gövdesi (yükselen gövde) ve döner gövde (yükselmeyen gövde) sürgülü vanaya da ayrılabilir.
Ürün bileşimi
Uzun süredir piyasada kullanılan genel sürgülü vanalar sıklıkla sızdırıyor ve paslanmaya eğilimli oluyor. Firmamız yumuşak sızdırmaz sürgülü vanalar üretmek için yabancı teknolojiyi tanıtmaktadır. Sıradan sürgülü vanaların zayıf sızdırmazlık, elastik yorulma ve kolay paslanma gibi eksikliklerinin üstesinden gelir. Yumuşak contalı sürgülü vana, geleneksel sürgülü vananın yerine geçen bir üründür. İyi bir sızdırmazlık etkisi elde etmek amacıyla hafif deformasyonu telafi etmek için elastik geçit plakasını kullanır. Valf, ışıkla anahtarlama, güvenilir sızdırmazlık, iyi elastik hafıza ve uzun servis ömrü gibi önemli avantajlara sahiptir. Yaygın olarak kullanılabilir Musluk suyu, kanalizasyon, inşaat, gıda, elektrik, ilaç, metalurji, tekstil ve enerji sistemleri gibi akışkan boru hatlarında dökmeyi düzenleyen ve durduran bir cihaz olarak kullanılır.

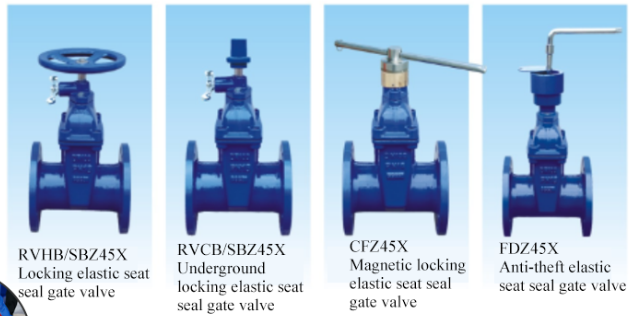

Kilitleme elastik koltuk contası giriş valfi
Yangından korunma için özel elastik koltuk contalı sürgülü vana
Teleskopik çubuk elastik koltuk contası giriş valfi
Bağlayıcı formu
Bağlantı ucu formları: yükseltilmiş yüzey flanşı, tam düzlem flanş, halka bağlantı flanşı, alın kaynak ucu bağlantısı, dişli bağlantı, soket kaynak bağlantısı ve kombine bağlantı vb. ve ayrıca müşteri gereksinimlerine göre özelleştirilebilir. Kaynak uçları ASME B16.25'e uygun olarak üretilir ve kullanıcının borunun et kalınlığını belirtmesini gerektirir.
Cıvatalı valf kapağı için orta flanş conta tipi
Kapı tipi
Kendinden sızdırmaz valf kapağı
Standart paketleme yapısı
Valf, standart olarak 50PPMVOC düşük sızıntıyı sağlayacak şekilde tasarlanmış, üretilmiş ve test edilmiştir. Bu makale, kullanıcının özel gereksinimleri dışında, tüm çelik döküm ve dövme çelik sürgülü vanalar için geçerlidir. Valf gövdesi çapı toleransını artırarak ve valf gövdesinin düzlüğünü ve salmastra yüzeyinin düzgünlüğünü sıkı bir şekilde kontrol ederek, valf gövdesinde uzun vadede düşük sızıntı sağlarız.
Dinamik yük paketleme yapısı
Kelebek yay sıkıştırmalı valf gövdesi salmastra formu. Bu form esas olarak, salmastra tüketimini telafi etmek amacıyla salmastra salmastrasında sık sık yapılan ayarlamaları azaltmak için vananın sıklıkla anahtarlama gerektirdiği veya daha yüksek sıcaklık ve basınç değişiklikleri altında olduğu yerlerde kullanılır. Dinamik yük salmastra bileziği Tasarım, uzun vadeli ve değişen çalışma ortamlarında iyi sızdırmazlık performansı sağlamak için salmastranın sürekli sıkıştırılmasını sağlar. Müşteri isteğine göre farklı dolgu türleri ve malzemeleri sağlanabilmektedir.
Ara halkası
Ara parça halkasının üst ve alt kısmındaki salmastra kombinasyonu, salmastrayı etkili bir şekilde sıkıştırabilir. Sıvı/gaz dışarı sızamadığında bu yapı, salmastrayı yağlamak veya valf gövdesi bölgesindeki sızıntıyı gidermek için gres enjekte etmek için kullanılır.
Su mührü
Doldurma odası su geçirmez bir yapı olarak tasarlanmıştır ve arayüze 0.6-1.6 MPa basınçlı su verilir. Sürtünme azdır ve sızdırmazlık iyidir. Sistemi atmosferden izole edebilir ve iyi hava sızdırmazlığı sağlayabilir.
