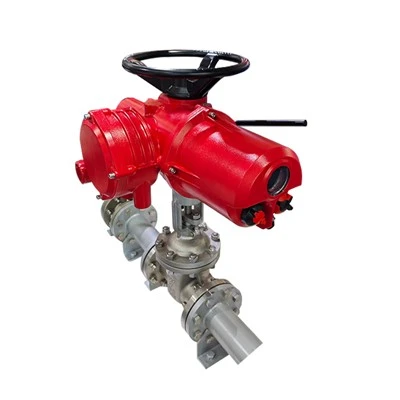

DZW Elektrikli Kapı Valfi
Genel bakış
DZW Serisi Elektrik Valf Aktüatörü, yapıyı iyileştiren ve mükemmelleştiren, koruma performansını ve anahtar bileşenleri optimize eden orijinal olgun ürünlere dayanarak şirketimiz tarafından bağımsız olarak geliştirilen yeni nesil ürünlerdir. Kompakt yapı, küçük boyut, güzel görünüm, istikrarlı ve güvenilir performans avantajlarına sahiptir. İyi koruma seviyesi çeşitli tasarımların ihtiyaçlarını karşılayabilir: patlamaya dayanıklı integral açma-kapama tipi, integral modülasyon tipi.
DZW Serisi ürünleri, vanaların açılmasını ve kapanışını kontrol etmek için kullanılır. Kapı vanaları, küre vanalar, kapatma vanaları, diyafram vanaları için uygundur ve türev ürünleri bilyalı vanalar, kelebek vanalar ve amortisörler vb. İçin kullanılabilir. Kontrol talimatlarına göre doğru bir şekilde hareket edebilir ve valf için uzaktan kontrol, merkezi kontrol ve otomatik kontrol gerçekleştirmek için vazgeçilmez bir sürüş cihazıdır.
Elektrik aktüatörlerinin özellikleri
Bu dizi elektrikli valf aktüatörü aşağıdaki özelliklere sahiptir:
• Kompakt ve sağlam yapı, hafif.
• Çok çeşitli tork varyasyonu (çok yönlü: 100-3500nm).
• Şiddetli endüstriyel ortama karşı kullanılmak üzere dış yüksek sıcaklıkta boya kaplaması ile iç ve dışta sert anodize alüminyum gövde.
• Muhafaza, su geçirmez IP67 ve isteğe bağlı su geçirmez LP68'e koruma sağlayan radyal contalar ve o-ringler kullanır.
• LSO5211 Standardı.
• Aşamaları otomatik olarak tanımlar ve düzeltir. Otomatik faz arızası koruması ekipman güvenliğini korur.
• Aşırı yük koşullarında güvenli çalışma sağlayan güvenilir mekanik tork algılama sistemi.
• Büyük boyutlu pencere ve gösterge, uzaktan daha iyi konum göstergesi sağlar.
• Kolay devreye alma ve saha çalışması sağlamak için yerel pozisyon kontrol seçeneklerinin sayısı.
Teknik parametreler
Geleneksel güç kaynağı: 380V/220VAC
Kontrol Sinyali: PLC uzaktan kumandasıyla uyumlu 4 ~ 20mA analog girişi
Sıcaklık aralığı: -40c +80 c (özel modeller desteği -40c +540 c)
Koruma derecesi: IP67
Nominal basınç: PN2.5-300 (Yüksek basınç tipi basınç kendi kendine sıkıcı contayı destekler)
Uygulanabilir çap: DN15-1800mm (çeşitli endüstriyel boru hatları için uygun)
Aktüatör Türü: DZW Akıllı Elektrik Actuator
Açma ve Kapanış Süresi: Geleneksel Model Açma ve Kapanış Döngüsü 10 dakikaya eşit veya eşit (özel modeller için 30 dakikaya eşit veya eşit)
Uygulanabilir ortam: su, buhar, yağ, güçlü oksitleyici ortam (nitrik asit gibi), üre, aşındırıcı kimyasal sıvılar gibi toz içeren gazlar (karşılık gelen malzemelerin valf gövdelerini seçmeniz gerekir)
Ekran Modülü: LCD Tam Çin Arayüzü, İnvaziv Olmayan Hata Ayıklama ve Kızılötesi Uzaktan Kumanda Destek
Koruma Fonksiyonu: Faz kaybı koruması, otomatik faz sekansı düzeltmesi, aşırı yükleme kapanması
El feneri ikili kullanım: Acil bir durumda, el çarkı manuel çalışmaya geçirilebilir
Uzak Arayüz: Standart RS485/MODBUS Protokolü (bazı modeller tarafından desteklenir)
Ürün yapısı
1. Terminal kutusu
Bağımsız mühürlü terminal kutusu, yerinde kablolama yaparken elektrikli aktüatörün elektrik kısmının sızdırmazlık bütünlüğünü sağlar ve ürün patlamaya dayanıklı gereksinimleri karşılar.
2. Mühürlü yapı
Aktüatör, aktüatörün tamamen su geçirmez ve toz geçirmez olmasını sağlamak için çift kaplı bir tasarım yapısı benimser; Standart ürün koruma derecesi IP67'dir ve en yüksek dereceli IP68'e ulaşabilir.
3. Güç iletimi
Aktüatörün güç iletimi, bir bronz alaşım solucan dişlisi ve alaşımlı çelik solucandan oluşan hassas bir indirgeme mekanizması kullanır. Solucan dişli ve solucan, maksimum ortam sıcaklığı için uygun olan gresle ayrı olarak çalışır ve servis ömrünü en üst düzeye çıkarır.
4. Çıktı arayüzü
Aktüatör flanşı ISO5210/5211 (GB12222/12223) standartlarına uyur ve ayrıca JB2920 standartlarına uygun flanş arayüzleri sağlar ve müşteri gereksinimlerine göre özel olarak özelleştirilebilir.
5. Kabuk Anti-Korozyon
Aktüatörün dış yüzeyi, sert bir boya filmi ve güçlü yapışma ile özel bir alüminyum alaşım boya ile boyanır. Kaplamanın servis ömrünü ve kendi kendini temizleme özelliklerini kapsamlı bir şekilde iyileştirebilen ve çeşitli sert üretim ortamları için uygun olan güçlü UV direncine, korozyon direncine ve yüksek dolgunluğa sahiptir.
6. Motor
Motor, motor başladıktan sonra tepe torkuna hızlı bir şekilde ulaşabilen düşük atalet ve yüksek tork motoru benimser ve heyecanlanmadığında neredeyse hiç sınırlı bir hareket yoktur; Motorda hassas bir sıcaklık sensörü vardır ve motorun aşırı ısınmasının neden olduğu hasarı önlemek için kontrol sisteminden aşırı sıcaklık sınırı ayarlanır.
7. LCD arayüzü
LCD arayüzü metin bilgilerini, grafik öğelerini ve aktüatör özelliklerini görüntüleyebilir.
8. Kontrol Modu Seçimi
Yerel çalışma aygıtına yüklenen seçici anahtar "uzaktan"-"stop"-"yerel", uzaktan çalıştırma (uzaktan kumanda) veya yerel çalıştırma (yerel kontrol) veya stop modu . 9. Yerel elektrik işlemi, yerel çalışma cihazına yüklenen çalışma anahtarı "açık"-"close" lokal olarak açmak veya kapatmak için kullanılabilir.
Standart özellikler
|
Koruma sınıfı |
Standart IP67 |
|
Güç kaynağı |
Üç fazlı AC380V --- 460V 50/60Hz Tek Faz: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Görev Döngüsü (Açma) |
S2-15 dakika |
|
Görev Döngüsü (Modülasyon) |
S4, 25% |
|
Yalıtım sınıfı |
F |
|
Kontrol yöntemi |
Yerel Kontrol/DCS/FCS (FieldBus kontrol sistemi) |
|
Motor koruması |
Aşırı ısınma/aşırı yük ve kısa devre/anlık ters/elektronik fren koruması |
|
Tork koruması |
Mekanik Tork/Elektronik Tork Koruması |
|
Reçel koruması |
İnşa Eden Aşırı Isıtı Koruması |
|
Tekrarlanabilirlik Hatası |
±% 1'den az veya eşit |
|
Temel hata sınırı |
% 1'den az veya eşit |
|
Ölü bölge ayarı |
% 0.1-% 9,9 ayarlanabilir |
|
Harici kaplama |
Yüksek sıcaklık boya |
|
Ortam sıcaklığı |
Standart: -20-+60 Derece İsteğe bağlı: -40-+70} Derece |
|
Ortam nemi |
%90 RH MAX (Yoğunlaşmayan) |
|
Patlama korumalı sınıf |
EXDI, EXDIB II BT4, EXDIB II CT4 (IECEX/ATEX) |
|
İşlevler |
LCD Çin / İngilizce Ekran Penceresi ve Yerel Çalışma Fonksiyonu Kendi aşaması dizisi tanımlayıcı ve faz bağlantısı koruması koruması Kızılötesi ortam ve kontrol Hata Kendi Teşhis Teknolojisi Teknolojisi Modbus RTU, Profidbus DP, Hart, FF, Device (isteğe bağlı) |
|
Sinyal |
A: Uzaktan pasif kuru temas, sinyal kısa nabzı (inç) B: Uzaktan pasif kuru temas, sinyal uzun nabzı (tutma) C: Aktif DC24V sinyali D: Aktif AC220V sinyali E: Uzak DC4-20A sinyali |
|
Geri bildirim sinyali |
A: Açık, kapat, durdurma sinyalleri B: Hata sinyali C: Valf Konum Sinyali (DC4-20MA, DC1-5V, DC0-10V) D: uzaktan kumanda sinyali |
Elektrik ve Kontrol
Kontrol yöntemleri
Yerel Kontrol: Düğme Operasyonu, Kızılötesi Setter Operasyonu
DCS
Uzaktan Anahtarlama Kontrolü: Pasif Kuru Kontak, DC24V
Uzak Analog Kontrol: DC4-20A
ESD Kontrolü
Aralıklı İşletme Kontrolü
İki telli kontrol
FCS (FieldBus kontrol sistemi)
Çıkış sinyali
Açma türü
6 set sabit temas sinyal çıkışı, isteğe bağlı tanımlanabilir kontaklar
Özel Özelleştirme: Genişletilebilir 4 noktalı Kontak Sinyal Çıkışı
Otobüs tipi
Modülasyon Türü
6 set sabit temas sinyal çıkışı, isteğe bağlı tanımlanabilir kontaklar
Analog geri bildirim: DC 4-20mA
Otobüs Kontrol Fonksiyonu:
İletişim modülü, farklı iletişim ortamlarının ve farklı iletişim protokol sistemlerinin ihtiyaçlarını karşılamak için ana kartta birleştirilmiş bağımsız bir yapı benimser. Şu anda desteklenen iletişim protokolleri arasında MODBUS RTU, PROFIBUS-DP V0/DP V1, Hart, FF, Device (isteğe bağlı) bulunmaktadır.
Kızılötesi uzaktan kumanda işlevi:
Aktüatör, aktüatör kapağını açmadan kapalı bir diyalog penceresinden insan makine diyaloğunu sağlayan gelişmiş kızılötesi uzaktan kumanda teknolojisini kullanır. Tehlikeli durumlarda bile, içsel olarak güvenli uzaktan kumanda, aktüatörün parametre ayarını ve uzaktan çalışmasını güvenli bir şekilde gerçekleştirebilir.
Kesin tork ölçümü ve koruması
Aktüatör aşırı yük korumasını ve valf tork değişikliklerinin gerçek zamanlı izlenmesini sağlamak için profesyonel olarak tasarlanmış tork ölçüm sistemi:
(Standart yapılandırma)Mekanik tork ölçümü: Geleneksel mekanik tork tetikleyici mekanizması olgunluk, stabilite ve güvenilirlik avantajlarına sahiptir. Orijinal torka göre optimize ettik ve yükselttik, tork cihazını daha hassas hale getirdik ve servis ömrü büyük ölçüde iyileştirdik.
(İsteğe bağlı)Elektronik Tork Ölçümü: Motorun gerçek zamanlı akımını, voltajını ve manyetik akışını tespit ederek ve kapsamlı hesaplamalar için mikrodenetleyici ile birlikte çalışarak, doğru çıkış torku elde edilir ve sürekli ölçüm elde edilir; Bu sistemin, sistemin güvenilirliğini artıran mekanik aşınmayı dikkate alması gerekmez.
Motor ölçümü ve koruması
Aşırı ısınma: Motor sıcaklığı set aşırı ısınma koruma değerini aştığında, motorun çalışması yasaklanır ve motor aşırı ısınma alarmı mesajı görüntülenir. Aşırı yük ve kısa devre: Devre, çok çeşitli mevcut değişikliklerin kesin ölçümünü karşılamak için ADI'nin hassas voltaj dönüşüm çipi ile tasarlanmıştır; Aşırı yükleme önleyici özellikler ve kısa devre koruması ilgili standartları karşılamaktadır.
Anlık Ters Koruma: Anlık Ters Gecikme Kontrol Teknolojisi kullanılarak, aktüatör çalışma sırasında bir ters çalışma sinyali aldığında, kontrol sistemi önce kapanacak ve daha sonra mekanik iletim parçalarına zarar vermeyi önlemek için bir gecikmeden sonra ters eylemi gerçekleştirecektir.
Elektronik fren: Modülasyon elektrik aktüatörü, valfin ölü bölge ayarı ve elektronik fren yoluyla set valfi konumunda durmasını sağlar.
Bağlantı plakası
Kaldırma
Teknik veriler
|
Model |
Tork |
Dönen hız (RPM) |
Motor gücü (KW) |
Değerlendirilmiş akım (a) |
Manuel oranı |
Maksimum gövde çap (mm) |
Ağırlık (Kilogram) |
|
Fryz10 |
100 |
18 |
0.25 |
1.6 |
1:80 |
28 |
25 |
|
24 |
0.25 |
1.9 |
1:60 |
||||
|
36 |
0.37 |
2.2 |
1:40 |
||||
|
48 |
0.55 |
2.8 |
1:30 |
||||
|
72 |
0.75 |
4.1 |
1:40 |
||||
|
96 |
1.1 |
6.5 |
1:30 |
||||
|
Fryz15 |
150 |
18 |
0.37 |
2.2 |
1:80 |
28 |
28 |
|
24 |
0.37 |
2.5 |
1:60 |
||||
|
36 |
0.55 |
2.8 |
1:40 |
||||
|
48 |
0.55 |
3.1 |
1:30 |
||||
|
72 |
1.1 |
6.5 |
1:40 |
||||
|
96 |
1.5 |
7.9 |
1:30 |
||||
|
Fryz20 |
200 |
18 |
0.55 |
2.8 |
1:80 |
40 |
30 |
|
24 |
0.55 |
3.1 |
1:60 |
||||
|
36 |
0.75 |
4.1 |
1:40 |
||||
|
48 |
0.75 |
4.7 |
1:30 |
||||
|
72 |
1.5 |
7.9 |
1:40 |
||||
|
96 |
2.2 |
12.6 |
1:30 |
||||
|
Fryz30 |
300 |
18 |
0.55 |
2.8 |
1:80 |
40 |
31 |
|
24 |
0.75 |
4.1 |
1:60 |
||||
|
36 |
1.1 |
6.5 |
1:40 |
||||
|
48 |
1.1 |
7.2 |
1:30 |
||||
|
72 |
2.2 |
12.6 |
1:40 |
||||
|
Fryz45 |
450 |
24 |
1.1 |
6.5 |
1:60 |
48 |
47 |
|
36 |
1.5 |
7.9 |
1:40 |
||||
|
48 |
2.2 |
12.6 |
1:30 |
||||
|
72 |
3 |
13.5 |
1:40 |
||||
|
Fryz60 |
600 |
24 |
1.5 |
7.9 |
1:60 |
48 |
50 |
|
36 |
2.2 |
12.6 |
1:40 |
||||
|
48 |
2.2 |
13.1 |
1:30 |
||||
|
72 |
4.0 |
15.2 |
1:40 |
||||
|
Fryz90 |
900 |
24 |
2.2 |
12.6 |
1:60 |
60 |
65 |
|
40 |
3.0 |
13.5 |
1:36 |
||||
|
48 |
4.0 |
15.2 |
1:30 |
||||
|
Fryz120 |
1200 |
24 |
3.0 |
13.5 |
1:60 |
60 |
69 |
|
40 |
4.0 |
15.2 |
1:36 |
||||
|
Fryz180 |
1800 |
18 |
4.0 |
15.2 |
1:80 |
70 |
150 |
|
36 |
5.5 |
17.1 |
1:40 |
||||
|
Fryz250 |
2500 |
18 |
5.5 |
17.1 |
1:80 |
70 |
162 |
|
36 |
7.5 |
19.6 |
1:40 |
||||
|
Fryz350 |
3500 |
18 |
5.5 |
19.6 |
1.80 |
80 |
171 |
Boyutlar
Fryz çok dönüşlü elektrik aktüatörü
|
Model |
L |
L1 |
H |
H1 |
d2 |
F1 |
F2 |
φD |
|
Fryz10-15 |
382 |
228 |
233 |
87 |
45 |
150 |
203 |
300 |
|
Fryz20-30 |
435 |
278 |
248 |
90 |
39 |
157 |
210 |
350 |
|
Model |
H |
L |
L1 |
L2 |
L3 |
L4 |
φD |
|
Fryz45-60 |
338 |
708 |
335 |
401 |
305 |
115 |
250 |
|
Fryz90-120 |
347 |
795 |
390 |
423 |
312 |
135 |
250 |
|
Fryz180-250 |
408 |
825 |
445 |
462 |
347 |
165 |
350 |
|
Fryz350 |
408 |
905 |
530 |
462 |
347 |
165 |
350 |
Bağlantı boyutları
Fryz çok dönüşlü elektrik aktüatörü
Tork tipi
|
Model |
Flanş kodu |
D |
D1 |
D2 |
d2 |
d1 |
h |
h1 |
f |
b |
n-d |
|
Fryz5-15 |
2 |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
2(I) |
115 |
95 |
75 |
39 |
26 |
6 |
2 |
5 |
10 |
4-M8 |
|
|
Fryz20-30 |
3 |
185 |
160 |
125 |
58 |
42 |
10 |
2 |
5 |
15 |
4-M12 |
|
3(I) |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
|
Fryz45-60 |
4 |
225 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
Fryz90-120 |
5 |
275 |
235 |
180 |
82 |
62 |
14 |
2 |
5 |
25 |
4-M20 |
|
5(I) |
230 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
|
Fryz180-250 |
7 |
330 |
285 |
220 |
98 |
72 |
16 |
3 |
6 |
30 |
4-φ27 |
|
Fryz350-500 |
8 |
380 |
340 |
280 |
118 |
82 |
20 |
3 |
6 |
35 |
8-φ22 |
İtme türü
|
Model |
Flanş kodu |
D |
D1 |
D2 |
D1 Max. |
n-d |
L |
f |
|
Fryz5-15 |
F10 |
125 |
102 |
70 |
T28 |
4-M10 |
40 |
3 |
|
Fryz20-30 |
F14 |
175 |
165 |
100 |
T40 |
4-M16 |
55 |
4 |
|
Fryz45-60 |
F16 |
210 |
254 |
130 |
T48 |
4-M20 |
70 |
5 |
|
Fryz90-120 |
F25 |
300 |
298 |
200 |
T60 |
8-M16 |
90 |
5 |
|
Fryz180-250 |
F30 |
350 |
356 |
230 |
T70 |
8-M20 |
130 |
5 |
|
Fryz350-500 |
F35 |
415 |
102 |
260 |
T80 |
8-M30 |
130 |
5 |
