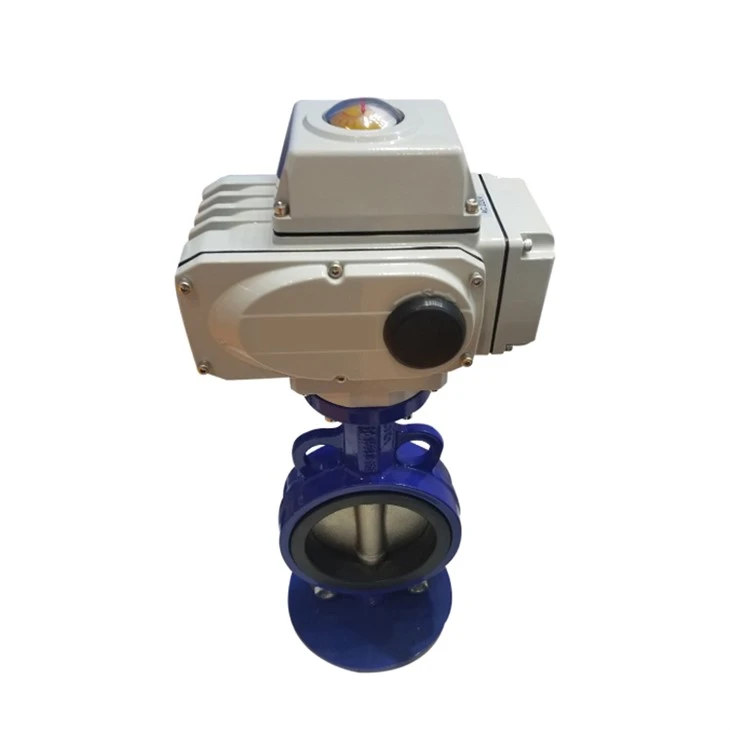

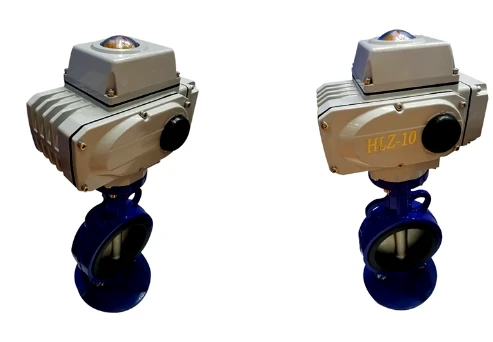

İnce Akıllı Elektrikli Aktüatör
Kelebek Vana ile Eşleştir
Özel yüksek sıcaklık boya katmanı
Boya yüzeyi, valf gövdesini çeşitli çalışma koşulları altında paslanmaya karşı korumak için sıkı bir şekilde yapışır.
Hafif tork ve iyi sızdırmazlık performansı
Yumuşak arka tasarım, hafif tork, iyi sızdırmazlık performansı, valf gövdesi ve valf yuvasının sıkı entegrasyonu, değişmeyen sıkıştırma tipi, kolay bakım
Kelebek Vana Montajı ve Bakımı
1. Montaj sırasında vana diski kapalı konumda durmalıdır.
2. Kelebek plakanın dönüş açısına göre açılma pozisyonu belirlenmelidir.
3. Bypass vanalı kelebek vanalarda bypass vanası açılmadan önce açılmalıdır.
4. Kurulum, üreticinin kurulum talimatlarına göre yapılmalıdır. Ağırlığa sahip kelebek vanalar sağlam bir temel üzerine monte edilmelidir.
Ürün Detayları
Düz tabanlı valf yuvası
Düz tabanlı valf yuvası kir birikmesini önler ve contayı daha güvenilir hale getirir. Boyutunun küçük ve ağırlığının hafif olması kurulumu ve bakımı kolaylaştırır.
Korozyona dayanıklı paslanmaz çelik
Vananın iç parçaları, kanalizasyon sistemlerinde kullanılabilen ve zorlu çalışma ortamlarına uygun, korozyona dayanıklı paslanmaz çelik ve bakır alaşımlı malzemelerden yapılmıştır.
O-ring mühür
Valf gövdesi, anahtarlama sırasında sürtünme direncini büyük ölçüde azaltan üç O-halka ile kapatılmıştır. Anahtar hafiftir ve sızıntı yapmaz.
Gofret Kelebek Vananın Kurulum Adımları
Gofret kelebek vana, endüstriyel boru hatlarında en yaygın vana türlerinden biridir. Gofret kelebek vananın kendisi nispeten küçük bir yapıya sahiptir. Kelebek vanayı borunun her iki ucundaki flanşların arasına yerleştirmeniz ve boru flanşından ve borunun karşı ucundan geçmek için saplamalar kullanmanız yeterlidir. Kelepçe kelebek vanası, boru hattındaki sıvı ortamını kontrol etmek için kilitlenir. Gofret kelebek vana özellikle boru hatları arasında dar mesafe veya kısa mesafe bulunan yerler için uygundur. Kelebek vana tamamen açık konumdayken, kelebek plakasının kalınlığı, akışkanın vana gövdesinden akması sırasındaki tek dirençtir, dolayısıyla vana tarafından üretilen basınç düşüşü çok küçüktür. Küçük olduğundan daha iyi akış kontrol özelliklerine sahiptir.
1. Gösterildiği gibi, cıvata deliklerinin düzgün bir şekilde hizalandığından emin olarak valfi önceden monte edilmiş iki flanş arasına yerleştirin.
2. Dört çift cıvatayı ve somunu yavaşça flanş deliklerine yerleştirin ve flanş yüzeyinin düzlüğünü düzeltmek için somunları hafifçe sıkın.
3. Elektrikli kaynak kullanarak flanşı boruya sabitleyin
4. Valfi çıkarın
5. Flanşı boruya tamamen kaynaklayın
6. Vanayı monte etmeden önce kaynak bağlantısının soğumasını bekleyin. Vananın hasar görmesini önlemek için vananın flanşında yeterli hareket alanına sahip olduğundan emin olun.
7. Valf konumunu düzeltin ve dört çift cıvatayı sıkın (aşırı sıkmamaya dikkat edin)
8. Vanayı açın, vana plakasının serbestçe açılıp kapanabildiğinden emin olun ve ardından vana plakasını hafifçe açın.
9. Tüm somunları çapraz dengeli bir şekilde sıkın
10. Vananın serbestçe açılıp kapanabildiğini tekrar doğrulayın. Not: Valf plakasının boruya temas etmediğinden emin olun.
Gofret kelebek vanayı monte etmeden önce düz bir şekilde döşenmesi gerekir. İstediğiniz zaman çarpmamayı unutmayın. Montaj sırasında tesisat uzunluğuna kadar çekildikten sonra özel izin alınmadan yerinde boru hattı tasarımı yapılmasına izin verilmez. Wafer kelebek vanayı istediğiniz zaman sökün, kurulumdan önce bilmemiz gereken şey budur. Aynı zamanda herkesin bilmesi gerekir ki, gofret kelebek vana herhangi bir pozisyonda monte edilebilir, ancak wafer kelebek vana takıldıktan sonra, kelebek vanayı hat boyunca döşemek ve wafer kelebeği için braket yapmak gerekir. kapak. Braket yapıldıktan sonra kullanılır. Bu süre içerisinde braketin çıkarılması kesinlikle yasaktır.
