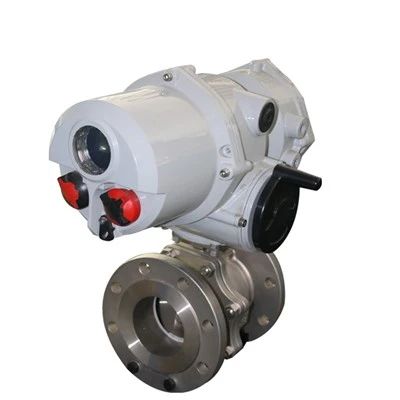

Flanşlı küresel vana
giriiş
Açma ve kapama parçası (küre), vana gövdesi tarafından tahrik edilir ve küresel vananın ekseni etrafında döner. Ayrıca sıvıların düzenlenmesi ve kontrolü için de kullanılabilir. Sert contalı V şeklindeki küresel vana, V şeklindeki küresel çekirdek ile sert alaşımlı yüzeye sahip metal vana yuvası arasında güçlü bir kesme kuvvetine sahiptir. Özellikle lifler ve küçük katı parçacıklar içeren malzemeler için uygundur. vb. ortamlar. Çok yollu küresel vana, boru hattındaki ortamların birleşmesini, ıraksamasını ve akış yönü değiştirmesini esnek bir şekilde kontrol etmekle kalmaz, aynı zamanda herhangi bir kanalı kapatabilir ve diğer iki kanalı birbirine bağlayabilir. Bu tip vanalar genellikle boru hatlarına yatay olarak monte edilmelidir. Küresel vanalar, sürüş moduna göre pnömatik küresel vanalar, elektrikli küresel vanalar ve manuel küresel vanalar olarak ayrılır.
uygulamalar
Elektrikli küresel vanalar manuel çalıştırma gerektirmez, ancak akıllıca çalıştırılır. Üretim sürecinde, çevre ve saha tüm faktörleri belirler. Yüksek basınç, yüksek sıcaklık veya düşük basınç ve düşük sıcaklık ortamlarında kullanılan farklı elektrikli küresel vanalar vardır. Aşağıdaki noktalara dikkat edilmelidir:
Düşük sıcaklık ve düşük basınç için malzemede çok fazla ayarlamaya gerek yoktur.
Yüksek basınç ve yüksek sıcaklık durumunda, elektrikli küresel vana malzemesi olarak paslanmaz çelik ve alaşım gibi yüksek sıcaklık ve yüksek basınca dayanıklı malzemeler seçilmelidir. Bu malzemeler yüksek basınca ve yüksek sıcaklığa dayanabilir.
Elektrikli küresel vananın iç parçalarının değiştirilmesi, vana çekirdeğindeki hasarı azaltmak için gereklidir; bu, akışkanın akışı için de faydalıdır ve elektrikli küresel vananın koklaşmasını ve tıkanmasını önler.
Elektrikli küresel vana açıldığında, elektrikli küresel vana çekirdeğinin iç yapısının hasar görmesini önlemek için titreşim önleyici bazı makineler takılabilir.
Özellikler
1. Malzeme açısından bakıldığında Elektrikli metal contalı küresel vanalar, çoğunlukla paslanmaz çelik + sert alaşımlı metal vana yuvaları kullanır, nispeten yüksek işleme hassasiyeti ve işlem teknolojisi gereksinimleri ve geniş bir uygulama yelpazesine sahiptir. Normal sıcaklık, düşük sıcaklık ve yüksek sıcaklık ve yüksek basınçlı çalışma koşullarında kullanılabilirler.
2. Yapısal mekanizma açısından Elektrikli metal contalı küresel vanalar yüksek sıcaklıklara dayanabilir, aşınma ve yıpranmaya karşı koyabilir ve iyi mekanik özelliklere sahiptir. Dezavantajı, bu contanın sızdırmazlık performansının zayıf olmasıdır. (Genellikle, katı parçacıklar içeren veya aşındırıcı olan ve sıcaklığı 250 dereceden yüksek olan ortamlar için metal contalı küresel vanaların kullanılması önerilir.)
3. Vana sızıntı seviyesinden itibaren Sert contalı vanalar: genellikle Sınıf V, Sınıf VI'ya kadar.

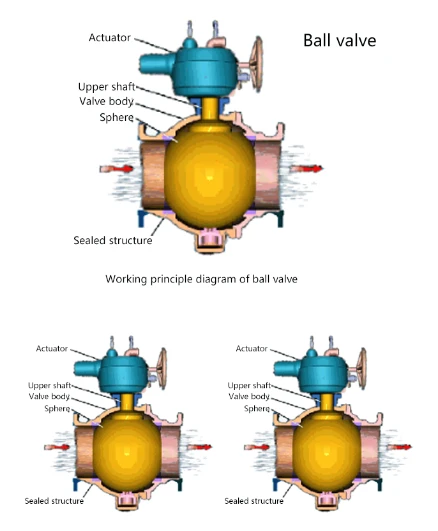

Küresel vananın çalışma prensibi
Küresel vananın açılıp kapanan kısmı, kanala dik bir eksen etrafında dönen dairesel bir kanala sahip bir küredir. Küre, kanalı açma ve kapama amacına ulaşmak için vana gövdesiyle birlikte döner. Küresel vananın sıkıca kapanması için sadece 90 derece döndürülmesi ve küçük bir dönme torku gerekir. Çalışma koşullarının ihtiyaçlarına göre, elektrikli küresel vanalar, pnömatik küresel vanalar, hidrolik küresel vanalar vb. gibi çeşitli kontrol yöntemlerine sahip küresel vanalar oluşturmak için farklı tahrik cihazları monte edilebilir.
Küresel vana 90 derece döndüğünde giriş ve çıkışta küresel yüzeyler oluşmalı, böylece vana kapanarak akışkan akışı kesilmelidir.
Türler ve sınıflandırmalar
Küresel vana, kapatma elemanı olarak bir bilyeye sahip bir vanadır. Esas olarak bir vana gövdesi, bir vana yuvası, bir bilye, bir vana sapı, bir kulp (veya elektrikli aktüatörler, pnömatik aktüatörler veya hidrolik aktüatörler gibi diğer tahrik cihazları) içerir. Vana sapı, küresel vananın ekseni etrafında döner ve onu tahrik eder. Esas olarak boru hattındaki ortamın akış yönünü kesmek, dağıtmak ve değiştirmek için kullanılır.
Küresel vanaların birçok türü vardır ve bunlar arasında farklı çalışma prensipleri, kullanılan ortamlar ve uygulama yerleri bulunur. Kullanıcılar, çalışma koşullarına göre farklı küresel vana türleri seçmelidir. Küresel vana türleri, sahadaki gerçek çalışma koşullarına göre sınıflandırılır.
Sıkı kalite yönetimi, denetim ve test prosedürleri
Kalite güvencesi-kapsamlı hammadde denetimi
Standart parçaların ve dış kaynaklı parçaların malzemesi, sertliği, boyutu ve diğer parametreleri sıkı bir şekilde denetlenmiştir. Mekanik hammaddeler sıkı kimyasal bileşim analizinden geçmiştir ve yalnızca kalifiye olduktan sonra üretim sürecine girmelerine izin verilmektedir.
Kalite Güvencesi--ISO9001 Kalite Yönetimi
Kalite Anayasası: “Kalite El Kitabı” esas alınarak tüm üretim denetim süreçleri kurumsallaştırılır ve bilimsel yönetim ve izlenebilirlik sağlanacak şekilde yönetilir.
Kalite güvencesi - güvenilir hammadde temini
ON Semiconductor ve Texas Instruments gibi dünyaca ünlü yarı iletken üreticileri bize verimli otomotiv sınıfı ve endüstriyel sınıf çipler sağlıyor. ABB, Schneider ve Omron gibi dünyaca ünlü düşük voltajlı elektrik kontrol bileşeni üreticileri bize güvenilir elektrik tahrik bileşenleri sağlıyor.
Kalite Güvencesi-Tam Kapsamlı Kalite Denetim Platformu
Blog, tanıtım ve araştırma ve geliştirme yoluyla kapsamlı bir yerel kalite kontrol platformu kurmuştur. Malzeme seçiminden fabrikadan çıkmadan önce ürünler, karmaşık çalışma koşulları ve beklenmeyen durumlarda müşteri gereksinimlerinin en yüksek standartlarına uyum sağlamak için çevresel uyum test ekipmanı, elektriksel girişim güvenilirlik test ekipmanı vb. gibi çeşitli gelişmiş bilimsel cihazlar tarafından titizlikle denetlenmiştir.
Kurulum ve bakım
1. Elektrikli küresel vana kapalıyken, vana gövdesinin içinde hala basınçlı akışkan bulunur;
2. Bakımdan önce, boru hattı basıncını boşaltın ve vanayı açık konumda tutun; güç veya hava kaynağını kesin; aktüatörü braketten ayırın;
3. Elektrikli küresel vananın demontaj ve söküm işlemleri gerçekleştirilmeden önce, yukarı ve aşağı akış boru hatlarındaki basıncın tahliye edildiğinin teyit edilmesi gerekir;
4. Sökme ve takma sırasında parçaların, özellikle metal olmayan parçaların sızdırmazlık yüzeylerinin hasar görmemesine dikkat edilmelidir. O-ringi çıkarırken özel aletler kullanılmalıdır;
5. Montaj sırasında flanş üzerindeki cıvatalar simetrik, kademeli ve eşit şekilde sıkılmalıdır;
6. Temizlik maddesi küresel vanadaki kauçuk parçalar, plastik parçalar, metal parçalar ve çalışma ortamı (gaz gibi) ile uyumlu olmalıdır. Çalışma ortamı gaz olduğunda, metal parçaları temizlemek için benzin (GB484-89) kullanılabilir. Metal olmayan parçaları saf su veya alkol ile temizleyin;
7. Ayrışmış bireysel parçalar daldırma yoluyla temizlenebilir. Hala ayrışmamış metal olmayan parçalara sahip metal parçalar, temizlik maddesine batırılmış temiz, ince bir ipek bezle ovulabilir (liflerin düşüp parçalara yapışmasını önlemek için). Temizlik sırasında, duvar yüzeyine yapışan tüm gres, kir, tutkal, toz vb. temizlenmelidir;
8. Metal olmayan parçalar temizlikten hemen sonra temizlik maddesinin içerisinden çıkarılmalı ve uzun süre suda bekletilmemelidir;
9. Temizlikten sonra, montajdan önce yıkanacak duvardaki temizlik maddesinin buharlaşmasını beklemek gerekir (temizlik maddesine batırılmamış ipek bir bezle silinebilir), ancak uzun süre bir yerde bırakılmamalıdır, aksi takdirde paslanır ve tozla kirlenir;
10. Yeni parçaların da montajdan önce temizlenmesi gerekir;
11. Yağlama için gres kullanın. Gres, küresel vana metal malzemeleri, kauçuk parçalar, plastik parçalar ve çalışma ortamıyla uyumlu olmalıdır. Çalışma ortamı gaz olduğunda, özel 221 gres kullanılabilir. Conta montaj oluğunun yüzeyine ince bir gres tabakası uygulayın, kauçuk contaya ince bir gres tabakası uygulayın ve valf gövdesinin sızdırmazlık yüzeyine ve sürtünme yüzeyine ince bir gres tabakası uygulayın;
12. Montaj sırasında metal talaşı, lif, gres (kullanımı belirtilenler hariç), toz ve diğer kirlilikler, yabancı maddeler vb.'nin parçanın yüzeyini kirletmesine, yapışmasına, orada kalmasına veya iç boşluğa girmesine izin verilmemelidir.
