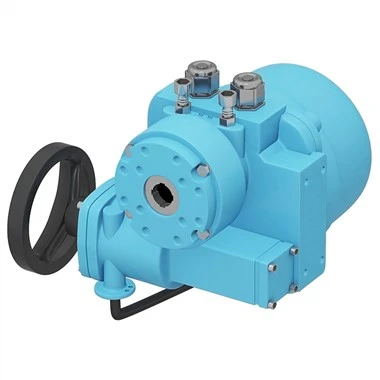

Elektrikli valf aktüatörü
Ürün özellikleri
• Q tipi elektrikli valf aktüatörleri, 90 dereceye dönmesi gereken kelebek vanaları, bilyalı vanalar vb. İçin uygundur. Bu aktüatörler küçük boyut, hafif, yüksek verimlilik, yüksek güvenilirlik, yüksek koruma kabiliyeti, düşük gürültü vb. Hem sahadaki operasyon hem de uzaktan kumanda yapılabilir. Böylece petrol ve kimya endüstrileri, enerji santrali, su arıtma ve kağıt yapma endüstrilerinde uygulanmıştır.
• Freya, valf otomasyonu ile ilgili yüksek kaliteli aktüatörler ve hizmetler tasarımlarını kontrol eder, üretir ve sağlar.
• Otomasyon alanındaki yıllarca süren deneyimimizle, kompakt, sağlam, güvenilir olan ve karmaşık kontrol sistemlerine tamamen entegre edilebilen Q Serisi elektrik aktüatörleri serisini başlattık.
• Her zaman size Q serisi aktüatörlerimizi ve aksesuarlarımızı ve kaliteli hizmetleri sunmaya hazırız.
• Kompakt ve sağlam yapı, hafif.
• Çok çeşitli tork varyasyonu (min 50nm'den maksimum 5000nm'ye).
• Şiddetli endüstriyel ortama karşı kullanılmak üzere dış yüksek sıcaklıkta boya kaplaması ile iç ve dışta sert anodize alüminyum gövde.
• Muhafaza, su geçirmez IP67 ve isteğe bağlı su geçirmez LP68'e koruma sağlayan radyal contalar ve o-ringler kullanır.
• LSO5211 Standardı.
• Kolay işleme ve montaj için çıkarılabilir sürücü burcu.
• Çift solucan dişli tarafından sağlanan kendi kendine kilitleme (fren gerekmez).
• Aşamaları otomatik olarak tanımlar ve düzeltir. Otomatik faz arızası koruması ekipman güvenliğini korur.
• Aşırı yük koşullarında güvenli çalışma sağlayan güvenilir mekanik tork algılama sistemi.
• Büyük boyutlu pencere ve gösterge, uzaktan daha iyi konum göstergesi sağlar.
• Kolay devreye alma ve saha çalışması sağlamak için yerel pozisyon kontrol seçeneklerinin sayısı.
Ürün yapısı
1 tam su geçirmez fonksiyon sağlamak için entegre kontrol ünitesi sunk olmayan anahtar düğmesi kabul edilir. Yerleşik devre kartı, optik izolasyon elemanları ile harici girişim sinyallerinden güvenilir bir güç izolasyonuna sahiptir. Motor ve valfin güvenliği için aşırı tork anahtar indüksiyonu varsa, aktüatör, operatör Ana Pozisyon (Reset) düğmesine girmeden önce diğer sensörler tarafından algılanmayı reddedecektir.
2 Kontrol Modu Seçimi
Yerel çalışma aygıtına yüklenen "uzaktan"-"stop"-"yerel" seçici anahtar, uzaktan işlem (uzaktan kumanda) veya yerel çalışma (yerel kontrol) veya stop modu ayarlamak için kullanılabilir.
3 yerel elektrik operasyonu
Yerel çalışma cihazına yüklenen "açık"-"kapan" çalışma anahtarı, aktüatörü yerel olarak açmak veya kapatmak için kullanılabilir.
4 Motor
Bağımsız olarak sökülebilen valfe özgü motor, yüksek başlangıç torku ve küçük atalet özelliklerine sahiptir. Gömülü termostat ile sincap kafes indüksiyon motoru. Yerleşik termostat, form motoruna zarar vermeyi önlemek için artan sıcaklığı doğru bir şekilde tespit eder.
5 Elektrikli İşletme
Motor, elektrik solucanını birinci aşamalı bir mahmuz dişli çifti üzerinden sürer ve solucan, eksantrik şaftla birlikte bakır solucan dişlisinden dönmeye çalışır. Bu indirgeme dişli yapısı kendi kendine kilitleme performansı vardır, motor durduğunda valf pozisyonda kilitlenir.
6 İnme Kontrolü, Tork Kontrolü ve Açılış Mekanizması
İnme Kontrolü Bir kam mekanizması benimser, kam mili çıkış mili ile senkronize edilir ve sırasıyla açık ve kapanma yönlerinde iki mikro anahtar ayarlanır. Kam şaftının üst ucu, valf konumunu belirtmek için bir kadran ile donatılmıştır. Tork Kontrolü Elektrik solucanı bir kelebek yay grubu ile donatılmıştır, elektrik solucanının eksenel hareketi, çıkış milinin çıkış torkuyla orantılıdır ve solucanın hareketi, tork şaftının raf ve pinyon yapısından dönüşüne dönüştürülür. Tork şaftına bir kam monte edilir ve buna uygun olarak açma ve kapanma yönünde bir mikros açma sağlanır.
7 Manuel Çalışma
El çarkı döndürüldüğünde, manuel solucan sabit halka dişlisinin dış dişlisini döndürmeye iter ve sabit halka dişlisinin iç dişlisi ve gezegen dişlisi, çıkış milini döndürmek için sabit eksenli dişli treni oluşturur. Bu nedenle, aktüatörlerin manuel ve elektrik işlemi dönüşümü, statik halka dişlisinin rol dönüştürülmesi yoluyla tamamlanır. Debriyaj yoktur ve tam otomatik anahtarlama elde etmek için sapı değiştirmeye gerek yoktur.
8 Terminal Kutusu
Bağımsız mühürlü terminal boşluğu, yerinde kablolama yaparken elektrikli aktüatörün elektrik kısmının sızdırmazlık bütünlüğünü sağlayabilir ve aynı zamanda ürün patlamaya dayanıklı gereksinimleri karşılayabilir.
9 Mekanik Sınır
Her açma ve kapanış yönünde ayarlanabilir bir sınır vidası vardır. Bu bölümün iyi sızdırmazlık performansını sağlamak için sınır vidasına özel bir sızdırmazlık contası takılır.
Saha
Ürün aksesuarları
Standart özellikler
|
Koruma sınıfı |
Standart IP65/IP67 Özel IP68 |
|
Güç kaynağı |
Üç fazlı AC380V --- 460V 50/60Hz Tek Faz: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Görev Döngüsü (Açma) |
Kısa 10 dakika (özel sipariş 30 dakika) |
|
Görev Döngüsü (Modülasyon) |
Kısa 10 dakika (özel sipariş 30 dakika) |
|
Motor |
Sincap kafesi indüksiyon motoru |
|
Sınırlı Anahtarlar |
2 Açık ve Kapat için 2 (SPDT 250VAC/16A derecesi) |
|
Tork Anahtarları |
Her biri açık ve kapanma için 1 (SPDT 250VAC/16A derecesi) |
|
Reçel koruması |
İnşa Eden Aşırı Isıtı Koruması |
|
Seyahat açısı |
90 derece |
|
Pozisyon göstergesi |
Oklu sürekli mekanik gösterge |
|
Kendi Kilitleme |
Çift solucan dişli tarafından sağlanan (fren yok) |
|
Mekanik tıpa |
Her seyahat sonu için her biri (açık ve kapalı), harici ve ayarlanabilir |
|
Ortam sıcaklığı |
Standart: -20-+60 Derece İsteğe bağlı: -40-+80} Derece |
|
Ortam nemi |
%90 RH MAX (Yoğunlaşmayan) |
|
Patlama korumalı sınıf |
Exdiibt4 IECEX ATEX Özelleştirilmiş Sertifikasyon sağlanabilir |
|
İşlevler |
LCD Çin / İngilizce Ekran Penceresi ve Yerel Çalışma Fonksiyonu Kendi aşaması dizisi tanımlayıcı ve faz bağlantısı koruması koruması Kızılötesi ortam ve kontrol Hata Kendi Teşhis Teknolojisi Teknolojisi Modbus, Profidbus DP, Hart |
|
Sinyal |
A: Uzaktan pasif kuru temas, sinyal kısa nabzı (inç). B: Uzaktan pasif kuru temas, uzun nabız sinyal (tutma). C: Aktif DC24V sinyali. D: Aktif AC220V sinyali. E: Uzak DC4-20A sinyali. |
|
Geri bildirim sinyali |
A: Açık, kapat, durdurma sinyalleri (pasif kuru temas). B: Hata sinyali (pasif kuru temas). C: Valf Konum Sinyali (DC4-20MA, DC1-5V, DC0-10V) D: uzaktan kumanda sinyali (pasif kuru temas) |
Teknik veriler
|
Model |
Tork (N·m) |
Maks. kök çap (mm) |
Manuel oran |
Çıktı hız (R/Min) |
AC380V |
AC220V |
Ağırlık Kilogram |
|||
|
Güç (KW) |
Akım (A) |
Güç (KW) |
Akım (A) |
Yönlendirmek monte edilmiş |
Ayak plakası monte edilmiş |
|||||
|
Fry-Q-005 |
50 |
19 |
60:1 |
0.5 |
0.045 |
0.35 |
0.06 |
0.7 |
8.5 |
16 |
|
Fry-Q-010 |
100 |
19 |
60:1 |
0.5 |
0.06 |
0.5 |
0.09 |
1.0 |
9 |
17 |
|
Fry-Q-015 |
100 |
28 |
90:1 |
0.5 |
0.06 |
0.5 |
0.09 |
1.0 |
17 |
25 |
|
Fry-Q-020 |
200 |
28 |
90:1 |
0.5 |
0.09 |
0.7 |
0.12 |
1.5 |
17 |
25 |
|
Fry-Q-030 |
300 |
28 |
90:1 |
0.5 |
0.12 |
0.8 |
0.15 |
2.0 |
17 |
25 |
|
Fry-Q-040 |
400 |
28 |
90:1 |
0.5 |
0.15 |
0.9 |
0.18 |
2.5 |
18 |
26 |
|
Fry-Q-060 |
600 |
38 |
87:1 |
0.5 |
0.18 |
1.0 |
0.25 |
3.0 |
25 |
41 |
|
Fry-Q-090 |
900 |
38 |
87:1 |
0.5 |
0.25 |
1.5 |
0.37 |
4.0 |
26 |
50 |
|
Fry-Q-120 |
1200 |
38 |
87:1 |
0.5 |
0.25 |
1.5 |
0.37 |
4.0 |
27 |
51 |
|
Fry-Q-180 |
1800 |
38 |
87:1 |
0.5 |
0.37 |
2.0 |
0.55 |
5.0 |
28 |
67 |
|
Fry-Q-300 |
3000 |
55 |
348:1 |
0.5 |
0.37 |
2.0 |
0.55 |
5.0 |
39 |
77 |
|
Fry-Q-400 |
4000 |
55 |
348:1 |
0.5 |
0.55 |
3.0 |
0.75 |
7.0 |
40 |
78 |
|
Fry-Q-500 |
5000 |
55 |
348:1 |
0.5 |
0.55 |
3.0 |
0.75 |
7.0 |
41 |
82 |
Not:
1. Nominal voltaj altında, reçel akımının motorun nominal akımına oranı 7'dir ve tolerans garantili değerin% +20%
2. LF Özel gereksinimler vardır, şirket başka hızlar sağlayabilir: 0.25/1/2/3/4 (r/dk), vb.
Boyutlar
|
Model |
B1 |
B2 |
H |
H1 |
H2 |
L |
L1 |
D |
|
Fry-Q-005/015 |
68 |
114 |
156 |
270 |
73 |
250 |
157 |
140 |
|
Fry-Q-020/040 |
91 |
157 |
191 |
273 |
103 |
332 |
208 |
160 |
|
Fry-Q-060/180 |
143 |
203 |
227 |
309 |
126 |
424 |
232 |
250 |
|
Fry-Q-300/800 |
143 |
203 |
291 |
373 |
190 |
424 |
232 |
250 |
Bağlantı boyutları
|
Model |
B1 |
B2 |
H |
H1 |
H2 |
L |
L1 |
D |
|
Fry-Q-005/015 |
68 |
114 |
156 |
270 |
73 |
250 |
157 |
140 |
|
Fry-Q-020/040 |
91 |
157 |
191 |
273 |
103 |
332 |
208 |
160 |
|
Fry-Q-060/180 |
143 |
203 |
227 |
309 |
126 |
424 |
232 |
250 |
|
Fry-Q-300/800 |
143 |
203 |
291 |
373 |
190 |
424 |
232 |
250 |
Bağlantı boyutları
|
Model |
Flanş modeli |
d1 |
d2 |
d3 |
n-d4 |
D7 |
H |
h |
h1 |
||
|
Rezerve |
Maks. |
||||||||||
|
Fry-Q-005 |
FB1 |
77 |
57 |
4-M6 |
12.7 |
12.7 |
35 |
||||
|
Fry-Q-010 |
FB1 |
77 |
57 |
4-M6 |
15.9 |
15.9 |
35 |
3 |
2 |
||
|
F05 |
65 |
35 |
50 |
4-M6 |
8 |
18 |
35 |
||||
|
Fry-Q-015 Fry-Q-020 |
FB2 |
92 |
70 |
4-M8 |
19 |
19 |
42 |
||||
|
F07 |
90 |
55 |
70 |
4-M8 |
12 |
28 |
42 |
3 |
2 |
||
|
Fry-Q-030 Fry-Q-040 |
FB3 |
115 |
89 |
4-M12 |
22.2 |
22.2 |
42 |
||||
|
F10 |
125 |
70 |
102 |
4-M10 |
12 |
28 |
42 |
3 |
2 |
||
|
Fry-Q-060 |
FB3 |
115 |
89 |
4-M12 |
28.6 |
28.6 |
50 |
||||
|
F10 |
125 |
70 |
102 |
4-M10 |
15 |
38 |
50 |
3 |
2 |
||
|
Fry-Q-120 |
FB4 |
140 |
108 |
4-M12 |
31.7 |
31.7 |
50 |
||||
|
F12 |
150 |
85 |
125 |
4-M12 |
15 |
38 |
50 |
3 |
2 |
||
|
Fry-Q-120 Fry-Q-180 |
FB5 |
197 |
159 |
4-M16 |
33.3 |
33.3 |
60 |
||||
|
F14 |
175 |
100 |
140 |
4-M16 |
20 |
38 |
60 |
3 |
3 |
||
|
Fry-Q-180 Fry-Q-300 Fry-Q-500 |
FB5 |
197 |
159 |
4-M16 |
41.3 |
41.3 |
90 |
||||
|
F16 |
210 |
130 |
165 |
4-M20 |
20 |
60 |
90 |
3 |
3 |
||
