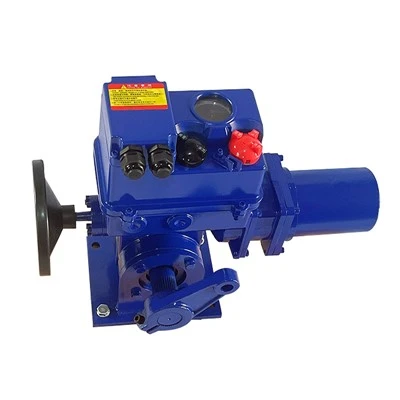

SD akıllı elektrikli aktüatör
SD müdahaleci olmayan akıllı elektrikli aktüatör, endüstriyel otomasyon cihazındaki yürütme ünitesidir; regülatörden, PLC'den, otomatik ayarlamanın tamamlanması gibi bilgisayardan DCS kontrol sinyali alır, ana ekipman için otomatik kontrol sisteminin vazgeçilmezidir. Elektrik santrali, metalurji, petrol, kimya madeni, hafif sanayi, eczane, gaz enerjisi, inşaat malzemeleri, ulaşım ve şehir metrosu, su temini, kanalizasyon arıtma ve diğer endüstrilerde yaygın olarak kullanılmaktadır.
SD elektrikli aktüatörün ana teknik parametreleri
Giriş sinyali:4-20mA empedansı 250 Ω 0-10mA empedansı 200 Ω
Ölü alan (hassasiyet):0.3-3% Sürekli ayarlanabilir Giriş kanalı: bir analog akım giriş kanalı, bir anahtar ses seviyesi kanalı seti.
Çıkış kanalı:4-20mA DC empedansı > 50 Ω. Giriş kanalı çıkış kanalından izole edilmiştir.
Çıkış torku ve hareket.
Doğrusal dönüş: 2000N-25000K hareket 10/16/25/40/100mm
Çeyrek dönüş: 100-40000Nm 90 derece hareket eder
Çoklu dönüş: 40-400Nm seyahat 1-50 daire
Temel hata:±%1;±%1,5
Geri dönüş farkı: ±%1'e eşit veya daha az
Sönümleme özellikleri: Salınım yok (sıfır dönem salınımı)
Koruma seviyesi: IP67
Çalışma ortamı:
1. sıcaklık: -28--+70
2.nem: %95'e eşit veya daha az
3.sarsıntı: frekans 10-100Hz kuvveti, yer çekimi ivmesinin 0,5 katı
4. etki:<5g
5. barometrik basınç:72.5-106KPa
Ortam havasındaki aşındırıcı olmayan gaz ortamları yanıcı ve patlayıcı ortamlarda kullanılmamalıdır.
(Patlamaya dayanıklı ürünler şirketimin patlamaya dayanıklı ürün numunesinde bulunabilir.)
voltaj ve güç kaynağı 220V--±10%50Hz
Tek faz:220V--±10%50Hz 380V--±10%50Hz
Üç faz: 380V--±10%50Hz
* Özel voltaj, frekansın önceden özelleştirilmesi gerekiyor.
① Renk özelleştirilebilir
②Voltaj özelleştirilebilir

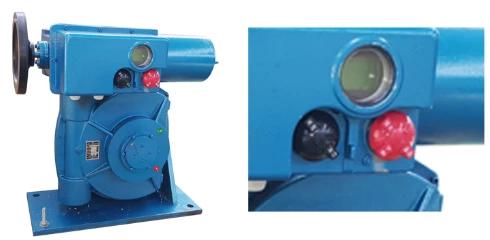

③Mekanik konum göstergesi
Elektrikli aktüatörün ana gücü kesildiğinde vana açıklığı görüntülenebilir
④Koruma seviyesi özelleştirilebilir
IP 67
SD Aktüatör Kontrollerinin standart konfigürasyonu, EN 60 529 standardına göre IP 67 sızdırmazlık koruma derecesine sahiptir. Bu standart conta koruma derecesine sahip aktüatörler 1 metre derinliğe daldırılabilir ve 30 dakikaya kadar çalışabilir. IP 68 SD aktüatör kontrolleri gelişmiş sızdırmazlık koruması kapasitesine sahiptir
IP 68 koruma sınıfı
EN 60 529 uyarınca. Bu kalite, 6 metreye kadar suya dalmaya, 72 saat sürekli yerleştirmeye ve su altında 10 çalışmaya dayanabilir.
IP 68 sızdırmazlık sınıfı gerekliliklerini sağlamak için uygun kablo rakorları gereklidir. Müşterinin bir talebi varsa SD bunu sağlayabilir ancak bu, standart konfigürasyonun tedarik kapsamının bir parçası değildir.
⑤Korozyon koruması özelleştirilebilir
P1-Standart boya sistemi
Alüminyum dökümler, güçlü yapışma ile toz boyanın uygulanması için mükemmel bir yüzey sağlamak üzere çok aşamalı bir temizleme ve krom içermeyen yüzey dönüşümü ön işlemi sürecinden geçer.
Çelik el/otomatik kol, uzun süreli korozyon koruması sağlayan sürekli, kırılmamış bir çinko alaşımı katmanı uygulayacak şekilde kaplanmıştır.
Demir bazı, soğuk suyla durulanmadan önce çinko fosfat çözeltisine batırılır.
Daha sonra tüm yüzeyler, mükemmel dış dayanıklılığa ve renk tutma özelliğine sahip, mimari sınıf bir polyester toz boya ile kaplanır.
P1, talaş ve çizik gibi mekanik hasarlara karşı dayanıklı, sert bir kaplama sağlar.
P1, normal kara ortamlarındaki iç ve dış uygulamalar için optimize edilmiştir. Genel film kalınlığı: 100um
P2-Standart boya sistemi artı açık deniz kaplama kombinasyonu
Alüminyum dökümler P1 ile aynı işleme tabi tutulur.
Çelik el/otomatik kol ve demir taban PX kaplamayla kaplanmıştır (aşağıda ayrıntılı olarak açıklanmıştır).
P2, kıyı ve deniz uygulamaları için optimize edilmiş korozyon korumasında uygun maliyetli iyileştirme sağlar.
Genel film kalınlığı: Alüminyum bileşenler için 100 μm Çelik ve demir bileşenler için 320 μ
PX-3 kaplama açık deniz ıslak boya sistemi
Tüm yüzeyler, iki kat yüksek yapılı epoksi ve ardından poliüretan son kat uygulanmadan önce aşındırıcı kumlamayla temizlenir.
PX, yüksek dayanıklılıkla zorlu ortamlarda yüksek düzeyde korozyon koruması sağlar.
PX, açık deniz ve denizcilik uygulamaları için tasarlanmıştır.
Genel film kalınlığı: 320um
Aşağıda her ortam için önerilen FRY boya sistemini gösteren bir tablo bulunmaktadır.
Referans olması açısından ISO 12944-2 kategori tanımları aşağıda gösterilmiştir.
Model Hazırlama Yöntemi
Açıklama: 1.Özel teknolojinin gerektirdiği elektrikli aktüatörün sırasıyla açık ve somut bir şekilde yazılması gerekmektedir.
2. A+RA300/K30HGP modeli A+RS olduğunda, çalışma torku 1000 Nm, tek fazlı güç kaynağı, tüm seyahat süresi 30 saniyedir ve yerel çalışma ile entegre oransal modülasyonlu ayak plakası kurulumu.
Çeyrek dönüşlü spesifikasyon parametresi
